Anordnung der Bemaßung auf der Zeichnung

Im Bereich Anordnung auf der Zeichnung sind drei Optionen für eine bessere Positionierung relativ zur Objektdarstellung verfügbar.

Maßkette darf die gesamte Geometrie nicht überdecken

Wählen Sie aus, ob Überschneidungen der Maßkette mit der bemaßten lokalen Geometrie oder mit der Gesamtgeometrie der Detailansicht vermieden werden sollen.

Option	Beispiel
Abkürzung: G (global)
Abkürzung: L (lokal)

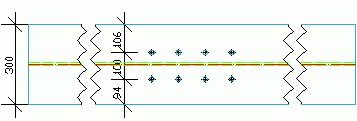

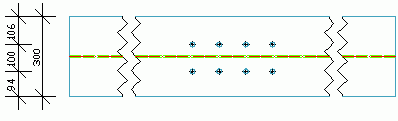

Maßkette oberhalb der lokalen Geometrie platzieren

Diese Option bestimmt, ob die Maßkette oberhalb oder unterhalb einer Detailansicht platziert wird. In den vertikalen Detailansichten gilt oben als links und unten als rechts.

Option	Beispiel
Abkürzung: T (oben)
Abkürzung: B (unten)

Für jedes Modellobjekt, das mit * markiert ist, soll eine neue Maßkette erzeugt werden

Wenn diese Option aktiviert ist, wird für jedes einzelne im Modell erkannte Objekt (z. B. ein Schraubenbild) eine Maßkette erstellt. Wenn diese Option nicht aktiviert ist, werden alle erkannten Objekte mit derselben Maßkette bemaßt.

Option	Ergebnis
Abkürzung: S (einzeln)
Abkürzung: A (alle)

Ein Schraubenbild erstellt nur eine Maßkette, da es nur aus einem Objekt besteht.

Anmerkung: Der Name der Bemaßungsdefinition enthält die oben erwähnten Einstellungen mit der Abkürzung.

Beispiel

Mp X - Extreme GTA - eine Maßkette mit den maximalen Bemaßungen eines Hauptelements.

G - kein Schnittpunkt mit der Gesamtgeometrie

T - die Bemaßungen werden über dem Detail platziert

A – alle gefundenen Elemente werden in einer einzelnen Maßkette bemaßt
