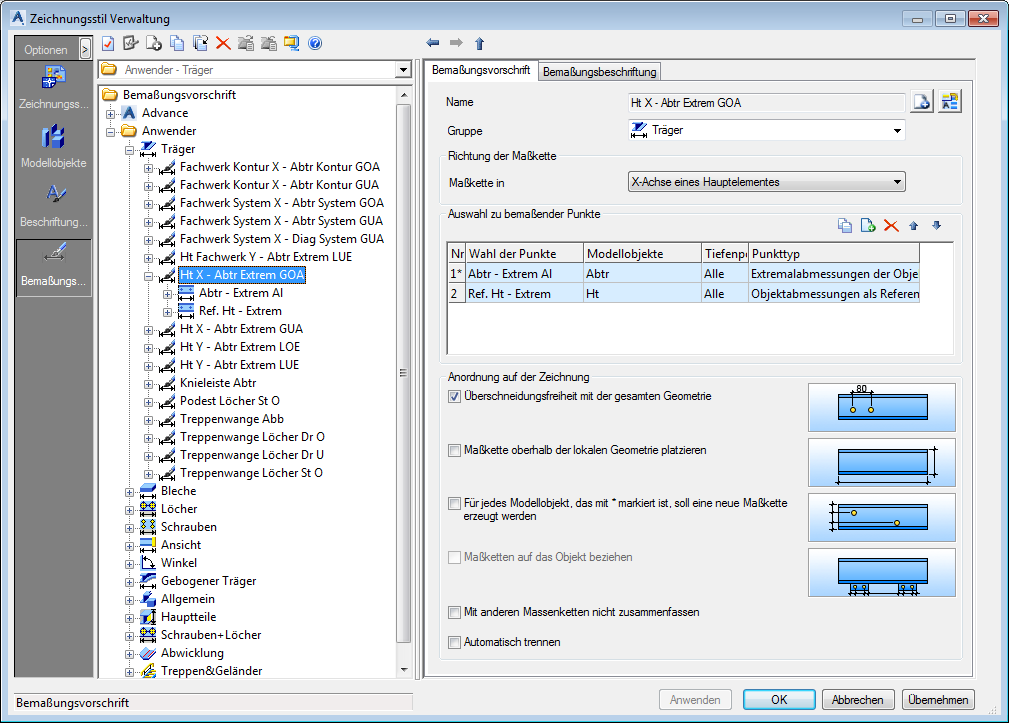

Legen Sie verschiedene Optionen für die Bemaßungsrichtung, die Auswahl von Maßpunkten oder die Position der Maßkette über die Eigenschaften der Maßdefinition fest.
Eine Maßdefinition enthält die folgenden Einstellungen:
- Maßkette in: Definiert die Richtung der Maßkette relativ zum angewendeten Objekttyp.
- Auswahl der Maßpunkte: Eine Liste der Unterstile zur Punktauswahl ist verfügbar. Die Unterstile geben an, welche Punkte von welchen Objekten bemaßt werden.
- Maßkettenposition: Verschiedene Optionen sind für eine bessere Positionierung relativ zur Objektdarstellung verfügbar.
Die vorhandenen Maßdefinitionen können umbenannt werden und neue Definitionen können hinzugefügt werden.
| Schaltfläche | Funktion |
|
Definieren Sie eine neue Maßdefinition. Eine Kopie der aktuellen Einstellungen wird erstellt und kann zu einer anderen Gruppe über die Dropdown-Liste "Gruppe" verschoben werden. Ein neues Element wird in der Strukturansicht unter der angegebenen Gruppe angezeigt. |
|
Benennen Sie eine Maßdefinition um. Die aktuellen Einstellungen werden unter einem anderen Namen gespeichert. |
