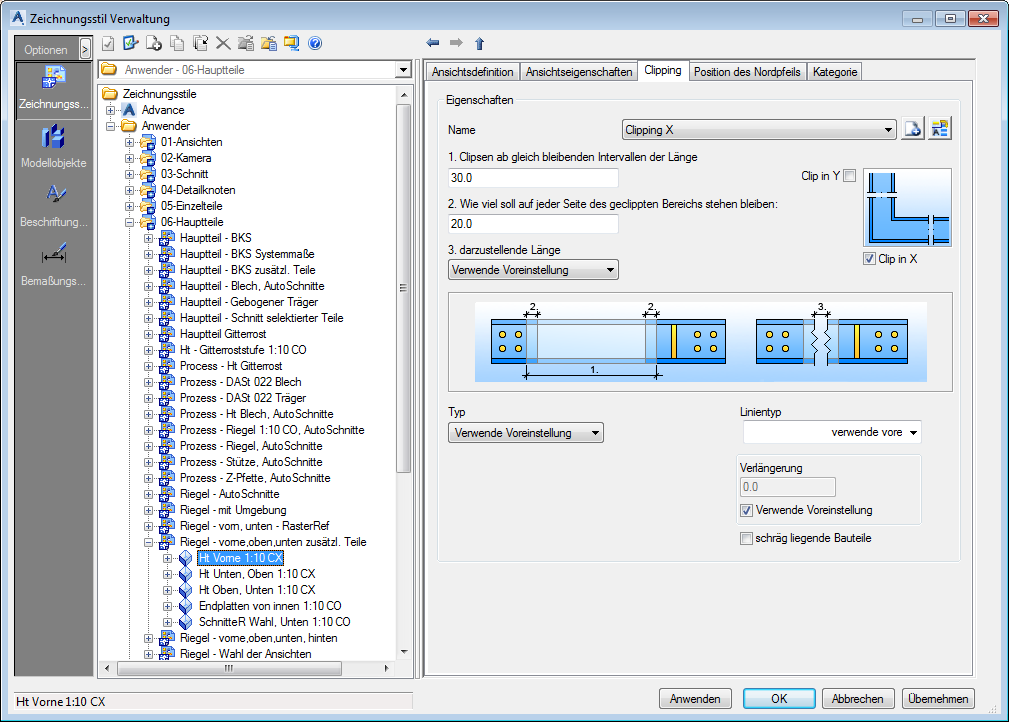

Die Registerkarte Clipping enthält die Clipping-Optionen.
Clipping-Optionen
Die Verwendung von Clipping in der aktuellen Ansicht wird mithilfe von Clipping-Optionen festgelegt.
Clipping-Vorschrift
Die Clipping-Vorschrift bezieht sich stets auf das Koordinatensystem des Referenzobjekts und nicht auf die Position in der Zeichnung. Die folgenden Optionen sind verfügbar:
|
Clipping X |
Clipping entlang der X-Achse des Referenzobjekts |
|
Clipping Y |
Clipping entlang der Y-Achse des Referenzobjekts |
|
Clipping XY |
Clipping entlang der X- und Y-Achse des Referenzobjekts. |
|
Clipping Aus |
Kein Clipping |
Die Liste der Clipping-Vorschriften kann geändert werden. Neue Vorschriften können hinzugefügt oder die vorhandenen Vorschriften können umbenannt werden.
| Schaltfläche | Funktion |
|
Definieren einer neuen Clipping-Vorschrift. Ein neues Element wird in die Liste eingefügt. |
|
Umbenennen einer Vorschrift. Die aktuellen Einstellungen werden unter einem anderen Namen gespeichert. |
Die Clipping-Vorschriften werden mithilfe der folgenden Steuerelemente geändert.
Minimale Schnittlänge:
Legt die Größe des Clipping fest; Je geringer die Intervalle, desto größer das Clipping

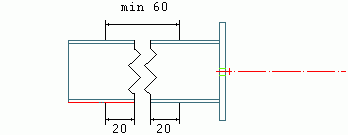

Wie viel soll auf jeder Seite des geclippten Bereichs stehen bleiben:
Definiert die Länge des Bereichs, der nicht zur ausgeschlossenen Region gehört
Darzustellende Länge
Legt den Abstand in der Zeichnung in Millimetern (oder Zoll) fest
Typ
Wählen Sie eine Darstellung für die Clipping-Linie.
| Schaltfläche | Funktion |
|
Normales Clipping: |
Clipping mit einem ausgewählten Linientyp
Der Clipping-Linientyp wird aus der Liste Clipping-Line-Typ“ ausgewählt: mit Zickzacklinie, gestrichelt usw. |
|
Schaltfläche |
Funktion |
|
Clipping ohne Linie |
Clippig mit kleiner Lücke und ohne Clipping-Linie
|
|
Benutzerdefiniertes Clipping |
Clipping mit einem benutzerdefinierten Linientyp
|
Optional kann das Clipping mit Verlängerungslinien dargestellt werden (Clipping-Linie ragt über das Element hinaus). Die Verlängerungsgröße der Linie kann festgelegt werden.
Aktivieren Sie Schräg liegende Bauteile, um Clipping für schräg liegende Linien zu verwenden.
