Modellobjektauswahl

Einstellungen zur Objektauswahl definieren die Objekte, die durch den ausgewählten Stil detailliert werden.

Zum Beispiel sind als Zeichnungsstile Einzelteile, Hauptteile oder Gesamtmodell möglich.

Gesamtmodell	Alle Objekte im Modell werden detailliert.
Gesamtes Modell mit XRefs	Alle Objekte im Modell und die verknüpften externen Referenzen (XRefs) werden detailliert.
Detailbox	Mit der entsprechenden Definition im Modellfeld können Clippings, z. B. Knoten, aus dem Modell definiert werden.
Detailbox mit XRefs	Gleich wie Detailbox. Verknüpfte externe Referenzen werden ebenfalls detailliert.
Auswahlsatz	Nur die ausgewählten Elemente werden detailliert.
Einzelteil	Nur die Einzelteile werden detailliert.

Einzelteile und zusätzliche Elemente	Nur die Einzelteile und zusätzliche Elemente werden detailliert.

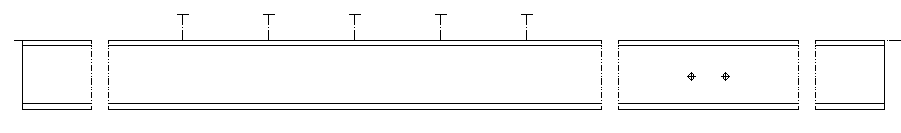

Hauptteil	Nur die Hauptteile werden detailliert.

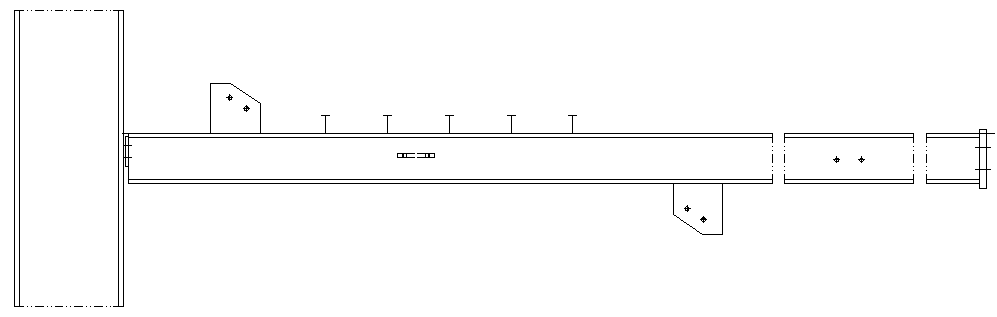

Hauptteil mit Umgebung

Hauptteil mit Anbauteilen und definierter Umgebung. Im Modellfeld müssen ein XY- und ein Z-Ansichtsfenster definiert werden.

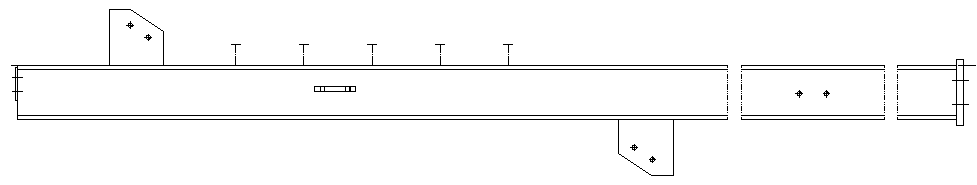

Hauptteil und zusätzliche Elemente

Die Hauptteile und die zusätzlichen Advance- und ACIS-Körper
