In diesem Dialogfeld können Sie die Revisionen von Detailzeichnungen verwalten.
Dieses Dialogfeld ermöglicht die Verwaltung der Revisionen von Detailzeichnungen.
Zugriff über Befehle
Multifunktionsleiste: Beschriftungen und Bemaßungen:
Fenster Dokumentenmanager: Aktualisieren + Indexvergabe
Befehlszeile: _AstM4CommDetailRevision

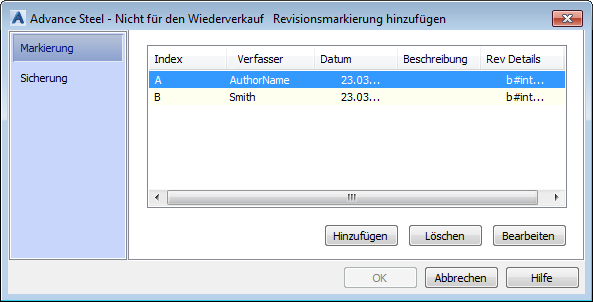

Revisionen (Registerkarte)
Diese Registerkarte zeigt die Liste der Revisionen an, die durch andere Benutzer hinzugefügt wurden.
Drei Schaltflächen ermöglichen die Verwaltung der Revisionsliste:
|
Taste |
Beschreibung |
|
Hinzufügen |
Fügt eine neue Revision in der Revisionsliste hinzu |
|
Löschen |
Löscht die ausgewählte Revision aus der Liste |
|
Bearbeiten |
Ermöglicht das Ändern der Revisionsinformationen in der Revisionsmarkierung Dialogfeld |

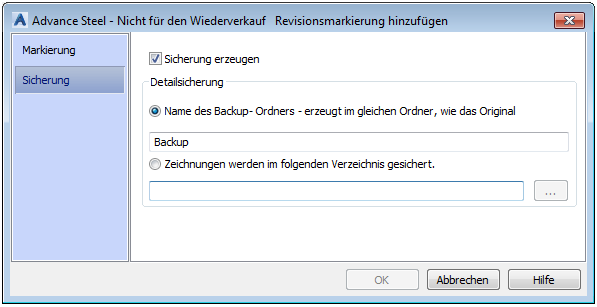

Sicherung (Registerkarte)
Auf dieser Registerkarte können Sie eine Sicherungskopie der Zeichnung anlegen, bevor sie eine Revisionsmarkierung erhält.
Sicherung erzeugen
Erstellt eine Sicherungskopie der aktuellen Zeichnung vor dem Hinzufügen der Revision.
Detailsicherung
Wählt den Sicherungsordner aus.
Name des Backup-Ordners
Ermöglicht die Eingabe des Namens des Sicherungsordners. Der Sicherungsordner wird in demselben Ordner wie das ursprüngliche Dokument erstellt.
Zeichnungen werden im folgenden Verzeichnis gesichert
Ermöglicht die Auswahl des Sicherungsordners.
Revisionsmarkierung (Dialogfeld)
Ermöglicht die Eingabe von Informationen über die Revision (Revisionsdaten, Autor usw.). Diese Informationen werden in der Revisionstabelle angezeigt.
