So verknüpfen Sie ein Inventor-Bauteil mit einem Electrical-Betriebsmittel in der Zeichnung

Verknüpfen Sie ein Inventor-Bauteil in der aktiven Zeichnung mit einem AutoCAD Electrical-Betriebsmittel.

1. Klicken Sie auf Registerkarte ProjektGruppe ProjektwerkzeugeManager. Finden

2. Klicken Sie im Projekt-Manager auf die Registerkarte Ortsansicht.

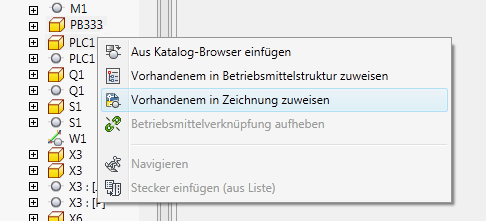

3. Klicken Sie in der Registerkarte Ortsansicht mit der rechten Maustaste auf das Inventor-Bauteil, und klicken Sie Vorhandenen in Zeichnung zuweisen .


4. Wählen Sie in der aktiven Zeichnung das elektrische Betriebsmittel aus, das mit dem Inventor-Bauteil verknüpft werden soll. Die Betriebsmittel-Strukturansicht wird aktualisiert, um das verknüpfte Betriebsmittel anzuzeigen.
   Anmerkung: . Gibt an, dass das Betriebsmittel verknüpft werden, aber es Unterschiede gibt. Sie können diese Unterschiede im Bereich Details der Registerkarte Ortsansicht anpassen.
