Übung 3: Erstellen eines Knotenpunkts mit vorhandener Geometrie

In dieser Übung erstellen Sie mithilfe der vorhandenen Achsparallelen und der Längsschnitte der Primärstraße einen Knotenpunkt und fügen dem vorhandenen Primärstraßen-3D-Profilkörper dann den neuen Knotenpunkt hinzu.

Der Arbeitsablauf in dieser Übung ist nützlich, wenn Sie mehrere Knotenpunkte an einem einzelnen 3D-Profilkörper erstellen müssen. Sie definieren die Versatzgeometrie für die Primärstraße und nutzen sie dann für nachfolgende Knotenpunkte.

Festlegen der Knotenpunktposition und Primärstraße

  1. Öffnen Sie die Datei Intersection-Create-3.dwg im Ordner der Zeichnungen für Übungslektionen.

    Diese Zeichnung enthält einen Knotenpunkt von zwei Achsen, Straße A und Straße C. Achsparallelen befinden sich auf beiden Seite der Straße A, und nördlich von Straße C gibt es einen vorhandenen Knotenpunkt.

  2. Klicken Sie auf Registerkarte Start Gruppe Entwurf erstellen Dropdown-Liste Schnittpunkte Kreuzung erstellen Finden.

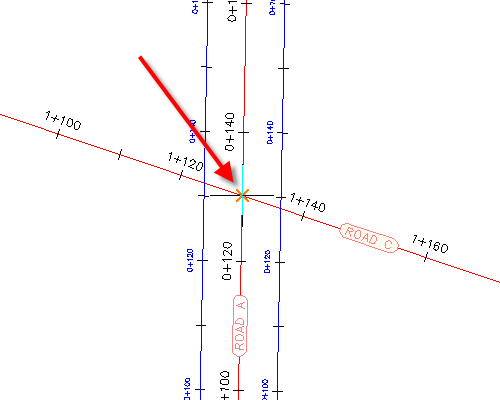

  3. Klicken Sie in der Zeichnung auf den Knotenpunkt der Achsen von Straße A und Straße C.

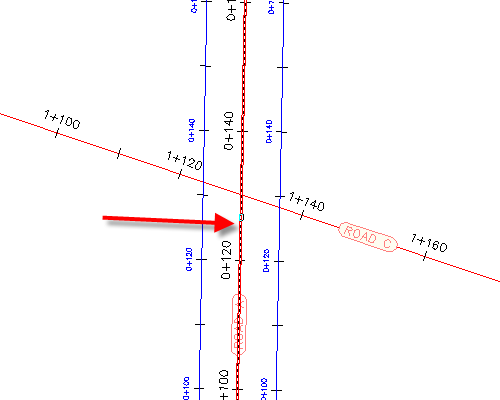

  4. Klicken Sie auf die Achse der Straße A, um sie als Primärstraße festzulegen.

Angeben der Neigungsparameter des 3D-Profilkörpers

  1. Wählen Sie im Assistenten Kreuzung erstellen auf der Seite Allgemein unter Knotenpunkt-3D-ProfilkörpertypPrimärstraßen-Dachprofil wurde beibehalten.
  2. Klicken Sie auf Weiter.

Angeben der Parameter für horizontale Geometrie

  1. Klicken Sie auf der Seite Geometriedetails auf Versatzparameter.
  2. Wählen Sie im Dialogfeld Versatzparameter unter PrimärstraßeDefinition der linken Achsparallele für Bestehende Achse verwenden die Option Ja.
  3. Klicken Sie unter Achsname auf .
  4. Klicken Sie im Dialogfeld Knotenpunkt-Achsparallele – Name auf .

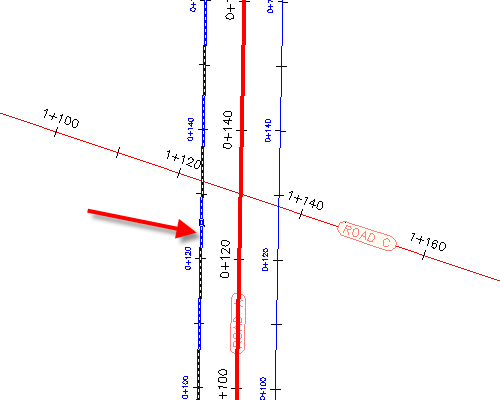

  5. Wählen Sie in der Zeichnung die Achsparallele auf der linken Seite der Achse der Straße A aus.
  6. Klicken Sie auf OK.

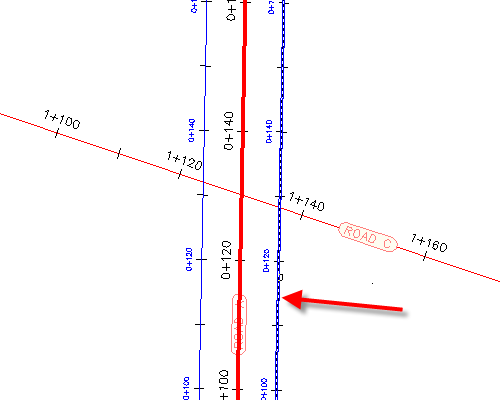

  7. Wiederholen Sie im Dialogfeld Parameter für Knotenpunktversatz für Definition der rechten Achsparallele die Schritte 2 bis 6, um die Achsparallele rechts von der Achse der Straße A zuzuordnen.
  8. Klicken Sie auf OK.
  9. Klicken Sie auf der Seite Geometriedetails auf Randachsenparameter.

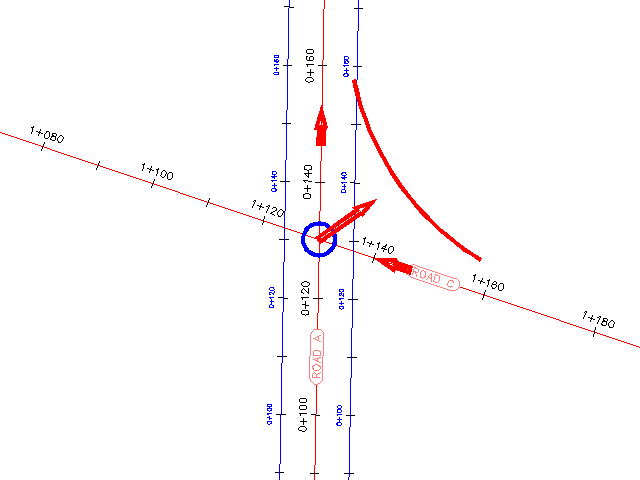

    Die Standardparameter für den ersten Knotenpunktbereich werden im Dialogfeld Parameter für Knotenpunkt-Randachsen angezeigt. In der Zeichnung wird der erste Quadrant hervorgehoben, und Pfeile geben die Richtung des zuführenden und wegführenden Verkehrs an.

  10. Wählen Sie im Dialogfeld Parameter für Knotenpunkt-Randachsen unter Knotenpunktbereiche SO - Quadrant.
  11. Aktivieren Sie für den Quadranten SO das Kontrollkästchen Abbiegefahrstreifen der zuführenden Straße aufweiten.
  12. Wählen Sie unter Knotenpunktbereich NW - Quadrant.
  13. Aktivieren Sie für den Quadranten NW das Kontrollkästchen Abbiegefahrstreifen der zuführenden Straße aufweiten.
  14. Klicken Sie auf OK.
  15. Stellen Sie im Assistenten Kreuzung erstellen sicher, dass das Kontrollkästchen Versatz- und Randachsen-Längsschnitte erstellen aktiviert ist.
  16. Klicken Sie auf Weiter.

Angeben der Parameter für vertikale Geometrie

  1. Klicken Sie auf der Seite Geometriedetails unter Versatz- und Randachsen-Längsschnitte auf Parameter für Fahrspurneigung.
  2. Wählen Sie im Dialogfeld Parameter für Knotenpunkt-Fahrspurneigung unter PrimärstraßeDefinition der linken Achsparallele für Bestehende Achse verwenden die Option Ja.
  3. Klicken Sie unter Längsschnittname auf .
  4. Wählen Sie im Dialogfeld Knotenpunkt-Achsparallele - NameRoad A - -2.000%. aus
  5. Klicken Sie auf OK.
  6. Wiederholen Sie im Dialogfeld Parameter für Knotenpunktversatz für Definition für Längsschnitt rechte Kante die Schritte 2 bis 5, um den Versatz-Längsschnitt auf der rechten Seite der Achse Straße A zuzuordnen. Verwenden Sie den Längsschnitt Straße A - -2.000% (1) für Definition für Längsschnitt rechte KanteLängsschnittname.
  7. Klicken Sie auf OK.

Angeben der Parameter für den 3D-Profilkörper

  1. Geben Sie auf der Seite 3D-Profilkörperbereiche die folgenden Optionen an:
    • 3D-Profilkörper im Knotenpunktbereich erstellen: Aktiviert
    • Zu einem vorhandenen 3D-Profilkörper hinzufügen: Aktiviert, 3D-Profilkörper - (1)
    • DGM für Böschungsfuß auswählen: Bestehendes Gelände
  2. Klicken Sie unter Zu importierenden Querschnittssatz auswählenauf Durchsuchen.
  3. Wählen Sie im Dialogfeld Datei mit Querschnittssatz auswählen den Ordner Assemblies.
  4. Wählen Sie die Datei _Autodesk (Metric) Assembly Sets.xml aus. Klicken Sie auf Öffnen.
  5. Klicken Sie auf Kreuzung erstellen.

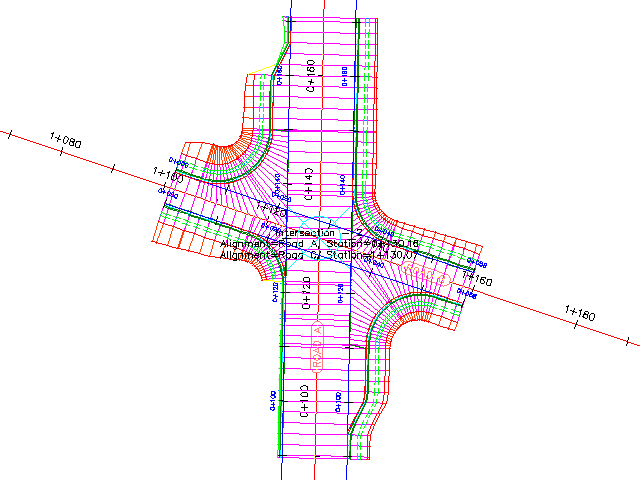

    Der Knotenpunkt wird erstellt, und die neuen 3D-Profilkörperbereiche werden im Knotenpunktbereich erstellt.

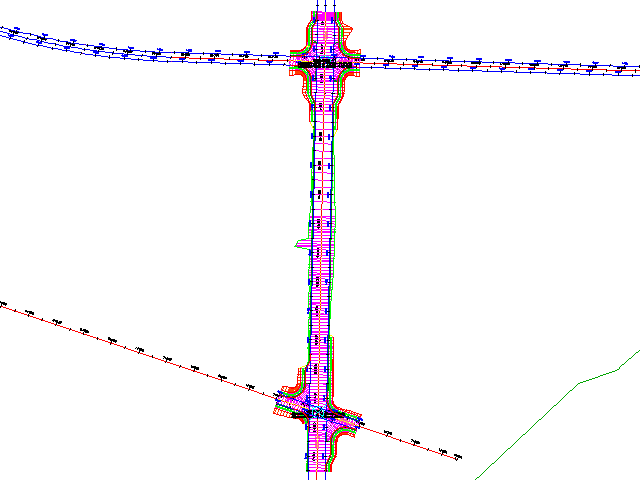

Weitere Erforschung: Fügen Sie einen 3D-Profilkörperbereich zwischen zwei Knotenpunkten hinzu, um den 3D-Profilkörper zwischen den beiden Knotenpunkten zu erweitern.

Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Bearbeiten von Knotenpunkten.

Übergeordnetes Thema: Übungslektion: Erstellen von Knotenpunkten
