Übung 1: Verschieben von Blöcken mit mehreren Ansichten in ein DGM

In dieser Übung fügen Sie MV-Blöcke in eine Zeichnung ein und platzieren diese dann an der entsprechenden Höhe in einem DGM.

Ein MV-Block ist ein AutoCAD Civil 3D-Objekt mit unterschiedlichen Darstellungen in verschiedenen Ansichtsrichtungen.

In AutoCAD Civil 3D stehen vordefinierte MV-Blöcke zur Verfügung, die in AutoCAD Civil 3D enthalten sind. Diese Blöcke stellen verschiedene Objekte dar, wie z. B. Schilder, Grundrisse von Gebäuden, Bäume und Sträucher. Vordefinierte MV-Blöcke sind im DesignCenter im Ordner Data \Symbols\Mvblocks gespeichert.

Einfügen von MV-Blöcken in die Zeichnung

1. Öffnen Sie die Datei Surface-7.dwg im Ordner der Zeichnungen für Übungslektionen.
2. Klicken Sie auf Registerkarte Ansicht Gruppe Ansichten Liste Ansichten Plan Detail.

   In der Zeichnung wird eine zweispurige Straße mit einer Mittellinie angezeigt, die die Fahrbahnen teilt.

3. Klicken Sie auf Registerkarte Ansicht Gruppe Paletten DesignCenter Finden.
4. Wählen Sie im DesignCenter den Ordner Data \Symbols\Mvblocks. Wählen Sie im linken Fenster den Ordner Mvblocks aus.

   Überprüfen Sie im rechten Fenster die verfügbaren Blöcke.

   Anmerkung:

   Bevor Sie mit dieser Übung fortfahren, verankern Sie die Palette DesignCenter, oder klicken Sie auf , um sie automatisch auszublenden.

5. Wählen Sie im rechten Fenster R4-7a Keep Right.dwg aus. Klicken Sie mit der rechten Maustaste. Klicken Sie auf Als Block einfügen.
6. Legen Sie im Dialogfeld Einfügen die folgenden Parameter fest:
   • Einfügepunkt - Am Bildschirm bestimmen: Aktiviert
   • Maßstab - Am Bildschirm bestimmen: Aktiviert
   • Maßstab - Einheitliche Skalierung: Aktiviert
   • Drehung - Am Bildschirm bestimmen: Aktiviert
   • Ursprung Deaktiviert
7. Klicken Sie auf OK.
8. Wenn Sie zur Angabe eines Einfügepunkts im Zeichnungsfenster aufgefordert werden, klicken Sie unten in der Mittellinie auf das Symbol .
9. Drücken Sie die EINGABETASTE, um den Standardskalierungsfaktor 1 zu übernehmen.

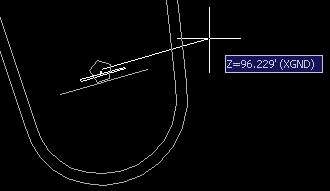

10. Wenn Sie zur Angabe des Drehwinkels aufgefordert werden, vergrößern Sie den Einfügepunkt und drehen den Block, bis das Zeichen parallel zum Symbol angezeigt wird. Klicken Sie, um den Drehwinkel festzulegen.

11. Wiederholen Sie die Schritte 6 und 7, um den Block Light Pole 01.dwg einzufügen.

    Wenn Sie zur Angabe eines Einfügepunkts im Zeichnungsfenster aufgefordert werden, klicken Sie etwa in der Mitte der Mittellinie auf das Symbol . Drücken Sie die EINGABETASTE, um den Standardskalierungsfaktor und Drehwinkel zu übernehmen.

Verschieben von MV-Blöcken auf DGMs

1. Klicken Sie auf Registerkarte Ansicht Gruppe Ansichten Liste Ansichten 3D Detail.

   Beachten Sie, dass der Straßenlaternen-Block in der 3D-Ansicht im unteren Bereich der Zeichnung angezeigt wird und sich nicht auf der entsprechenden DGM-Höhe befindet. In den folgenden Schritten verschieben Sie beide Blöcke in das DGM.

2. Klicken Sie auf Registerkarte Ändern Gruppe Geländedaten DGM Finden.
3. Klicken Sie auf Registerkarte DGM Gruppe DGM-Werkzeuge Dropdown-Liste Nach DGM verschieben Blöcke nach DGM verschieben Finden.
4. Wählen Sie im Dialogfeld Blöcke nach DGM verschieben im Feld Blockreferenznamen auswählen die Namen Light Pole 01 und R4-7a Keep Right aus.
5. Klicken Sie auf OK. Jeder ausgewählte Block wird von der aktuellen Höhe zur DGM-Höhe am Einfügepunkt des Blocks verschoben.

Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 2: Rendern eines DGM.
