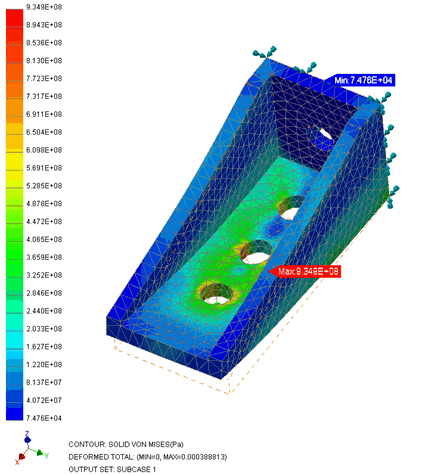

- Doppelklicken Sie auf den von Mises-Plot.

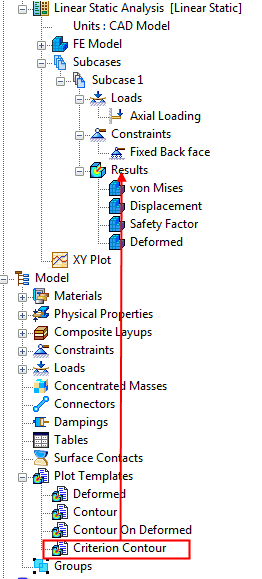

- Ziehen Sie eine Vorlage Maßstabskontur aus dem Bereich Plotvorlagen der Struktur, und legen Sie sie auf Ergebnisse ab, wie in der Abbildung unten gezeigt.
- Die Vorlage wird unten im Bereich Ergebnisse unter Subcase 1 platziert.
- Klicken Sie mit der rechten Maustaste auf die neue Vorlage, und wählen Sie Bearbeiten, um einige Einstellungen im Plot zu ändern.

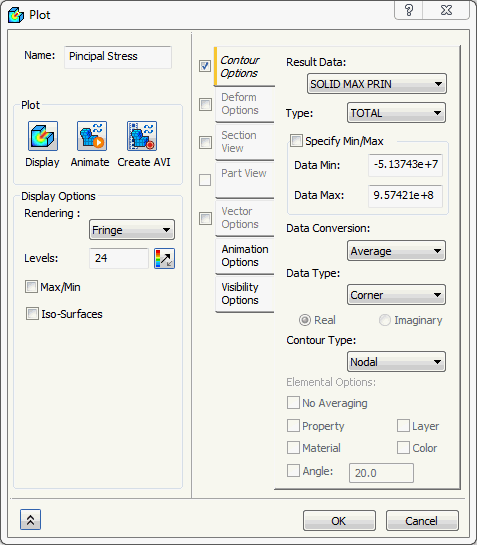

- Nehmen Sie Änderungen vor, damit das Dialogfeld der folgenden Abbildung entspricht. Ändern Sie den Namen in Principal Stress. Deaktivieren Sie Elementkanten, Max/Min, und wählen Sie im Dropdown-Menü Ergebnisdaten die Option Volumenkörper Hauptspannung.

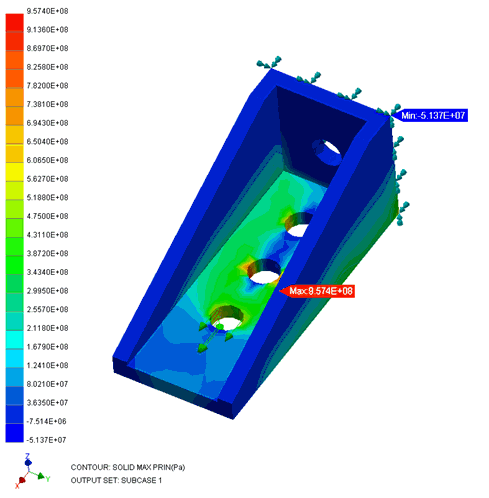

- Klicken Sie auf die Schaltfläche Anzeige.
- Klicken Sie auf OK.
