In diesem Lernprogramm wird das Modell einer Vorrichtung verwendet, um eine einfache lineare statische Analyse zu veranschaulichen. Folgende Themen werden behandelt:
- Autodesk Nastran In-CAD Benutzeroberfläche
- Grundlegende Schritte zum Erstellen und Analysieren eines einfachen Bauteilmodells
- Verwenden von mehreren Lastfällen für eine statische Analyse
- Anzeigen von Analyseergebnissen, Nachverarbeitung

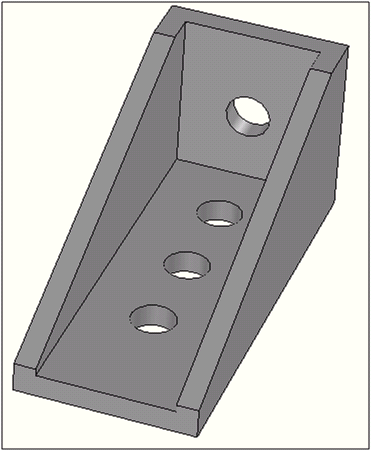

- Die Halterung besteht aus legiertem Stahl. Die Rückfläche ist fixiert, und die Last wird an der ersten Bohrung angewendet.
- In dieser Analyse werden SI-Einheiten verwendet: Meter, Kilogramm und Sekunden (MKS). Die Auswirkungen der Schwerkraft werden in diesem Modell nicht berücksichtigt.
Das Einheitensystem in Autodesk Nastran In-CAD ist sehr praktisch. Die Vorgabe-Einheiten einer Analyse sind auf die globalen CAD-Einheiten eingestellt. Durch das Ändern der Einheiten einer Analyse werden die globalen Einheiten jedoch außer Kraft gesetzt.
