Autodesk Nastran In-CAD kann auf eine Materialbibliothek zugreifen.
- Klicken Sie mit der rechten Maustaste auf Materialien, und wählen Sie Neu.
- Klicken Sie im Dialogfeld auf Material auswählen.

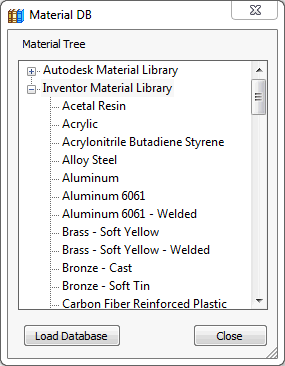

- Im Dialogfeld Material DB werden die verfügbaren Bibliotheken aufgelistet. Klicken Sie auf Datenbank laden.
- Navigieren Sie zum Ordner C:\Programme\Autodesk\Nastran In-CAD 2016\Materials, und wählen Sie die Datei NEi_Materials.sldmat.

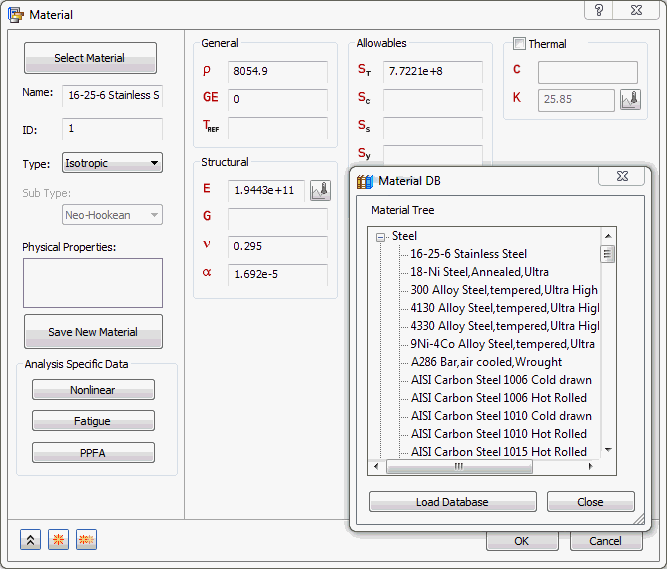

- Klicken Sie auf 16-25-6 Edelstahl, wie in der folgenden Abbildung gezeigt.

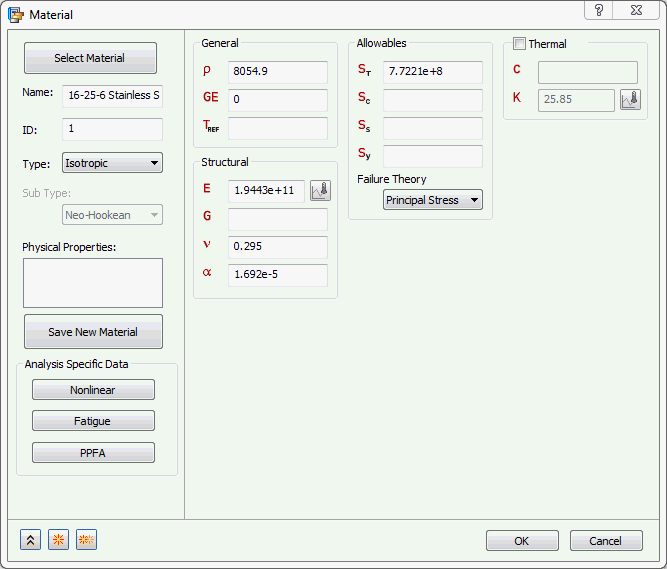

Wenn eine Warnung eingeblendet wird, wie unten gezeigt, ignorieren Sie sie.
Dies hat folgenden Grund: Wenn Sie im Abschnitt Zulässige Werte einen Wert für ST oder SY eingeben, ändert die Software die Fehlertheorie automatisch in Hauptspannung bzw. von Mises-Spannung.
- Die entsprechenden Eigenschaften werden in die jeweiligen Felder im Dialogfeld Material geladen.
- Klicken Sie auf die Schaltfläche Schließen.

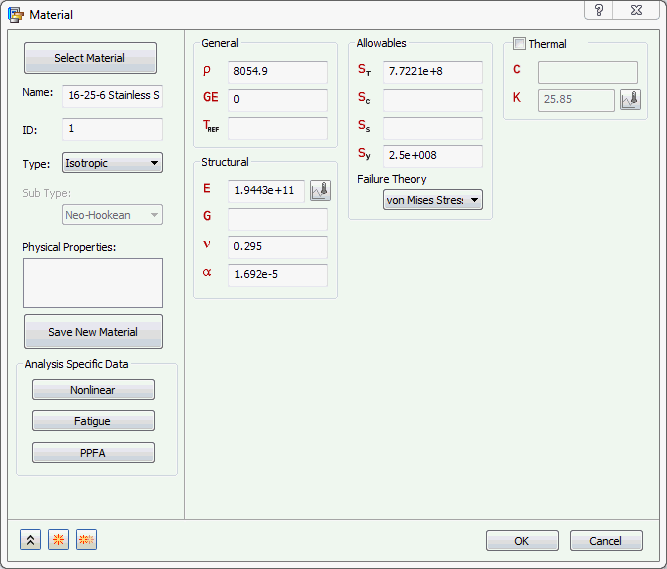

- Geben Sie 2.5e+008 für SY ein, und wählen Sie als Fehlertheorie die von Mises-Spannung.
- Klicken Sie auf OK.
- 16-25-6 Edelstahl wird der Liste der Materialien hinzugefügt.
Anmerkung: Merkmale der Materialbibliothek:
- Wenn Sie in Autodesk Inventor Material auswählen, Materialdaten laden auswählen, werden die Bibliotheken von Autodesk Inventor geladen.
- Autodesk Nastran In-CAD kann auf eine Materialbibliothek zugreifen, wie beispielsweise auf NEi-Materialien und Inventor-Materialien, und unterstützt den Import von jeder mit SolidWorks kompatiblen Materialdatenbank (SolidWorks materials.sldmat). Klicken Sie dazu auf Datenbank laden.
- Sie können auch ein benutzerdefiniertes Material mit den verfügbaren Materialeigenschaften erstellen und in einer benutzerdefinierten Materialbibliothek als materialname.xml-Datei speichern, indem Sie auf Speichern Sie neues Material klicken.
- Sie können diese Bibliothek später bei Bedarf laden, indem Sie den XML-Dateityp auswählen und zum Speicherort der Bibliothek navigieren.
- Die geladene Bibliothek enthält alle Materialien, die Sie in der Bibliothek gespeichert haben.
