Konturplot-Einstellungen – Überblick

1. Klicken Sie mit der rechten Maustaste auf Ergebnisse, und wählen Sie Neu.

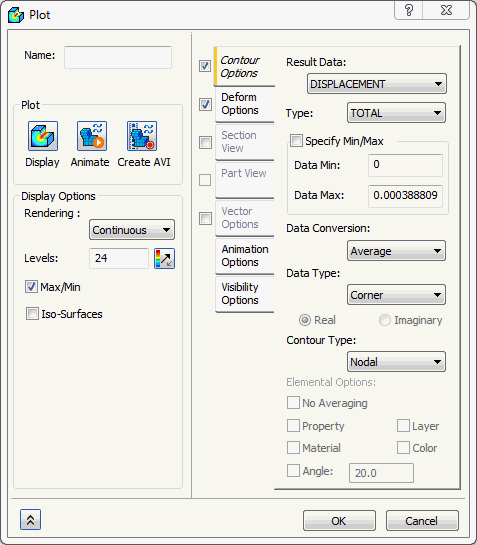

2. Die folgende Abbildung zeigt die Vorgabe-Optionen der Vorlage.



3. Im linken Bereich des Dialogfelds können Sie den Plot benennen und verschiedene Anzeigetypen aktivieren oder deaktivieren.
4. Im Abschnitt Konturen - Optionen können Sie festlegen, welche Ergebnisdaten angezeigt werden sollen. Wenn Sie das Kontrollkästchen Min/Max festlegen aktivieren, können Sie die Werte für Daten Max. und Daten Min. anpassen und so den Konturplot ändern.
5. Im Abschnitt Verformung - Optionen können Sie verschiedene Optionen für den Verformungsvektor auswählen. Die Deformationsskala kann auf Prozent oder Tatsächlich eingestellt werden.
6. Für das Rendern sind verschiedene Typen verfügbar, wie Durchgehend, Fringe usw.
7. Ändern Sie den Namen oben in Gesamtverformung.



8. Klicken Sie auf OK.

Beschreibung der Ergebnisdarstellung:

• Wenn das Feld Name leer ist und Sie auf OK klicken, wird der Vektorname Ergebnis automatisch hinzugefügt.
