Anwenden der Abhängigkeiten

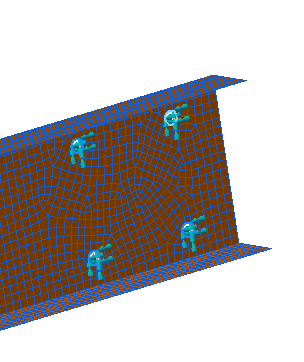

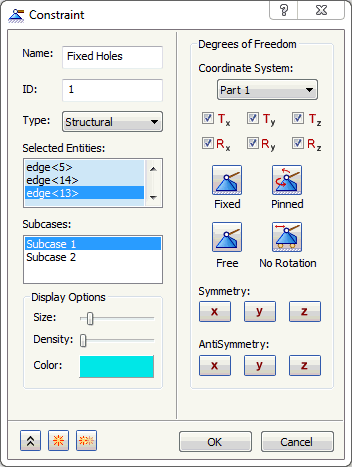

1. Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Abhängigkeiten, und wählen Sie Neu.
2. Ändern Sie den Namen in Fixed Holes, und wählen Sie die Kurven aus, die die Bohrungen am rechten Ende des Balkens definieren.





3. Klicken Sie in der Liste Subcases auf Subcase 1 und Subcase 2. Dadurch wird diese Abhängigkeit beiden Subcases hinzugefügt.



4. Klicken Sie auf die Schaltfläche Neu.
5. Ändern Sie den Namen in Fix in Y Direction.
6. Stellen Sie außerdem sicher, dass Subcase 1 in der Liste Subcases ausgewählt ist.



7. Wählen Sie die drei Kanten des Balkens aus, die der Seite mit den Bohrungen gegenüberliegen.



8. Klicken Sie auf die Schaltfläche Frei, und wählen Sie Ty aus, um den Kanal in der erzwungenen Y-Richtung zu fixieren.
9. Klicken Sie auf die Schaltfläche Duplizieren. Die Auswahl der drei Kanten des Balkens, die der Seite mit den Bohrungen gegenüberliegen, wird beibehalten.
10. Ändern Sie den Namen in Fix in X Direction.
11. Stellen Sie sicher, dass Subcase 2 in der Liste Subcases ausgewählt ist.



12. Klicken Sie auf die Schaltfläche Frei, und wählen Sie Tx aus, um den Kanal in der erzwungenen X-Richtung zu fixieren.
13. Klicken Sie auf OK.

Beschränken Sie die gleichen Knoten/Oberflächen/Kurven in der Richtung der erzwungenen Verschiebung/Drehungen. Es ist wichtig, dass nur die Knoten, für die die erzwungene Verschiebung gilt, in der Richtung der Verschiebung beschränkt werden. Alle anderen Abhängigkeiten werden als tatsächliche Randbedingungen behandelt.
