Wenn Sie im Formular Verbinder unter Typ die Option Stange auswählen, stehen die folgenden Abschnitte zur Verfügung:
- Zu Analyse hinzufügen: Wenn Sie dieses Kontrollkästchen aktivieren, wird dieser Stangen-Verbinder automatisch unter Verbindungen zum aktuellen Zweig Analyse der Strukturansicht hinzugefügt.
- Verbindungselement: Hiermit können mehrere Stangenelemente mit dem aktuellen Verbindungsnamen definiert werden.
- Wählen Sie zwei Endpunkte des Verbinders aus.

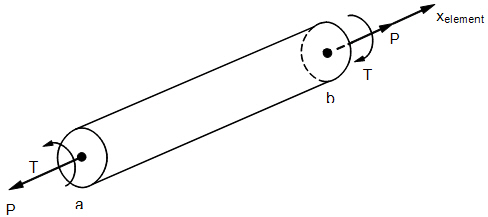

Interne Kräfte und Momente des Stangenelements
- Wählen Sie zwei Endpunkte des Verbinders aus.
- Anzeigeoptionen: Hier können Sie die Anzeigeoptionen des Stangen-Verbinders bearbeiten.
- A: Feld zur Definition der Querschnittsfläche.
- J: Feld zur Definition des polaren Trägheitsmoments.
- C: Feld zur Definition der Position für die Spannungswiederherstellung.
- NSM: Feld zur Definition der nichtstrukturellen Masse. Sie können zusätzliche Masse definieren, die keine Steifigkeit hinzufügt.
- Die Formel zur Berechnung der Torsionsspannung lautet:
Dabei ist T das Torsionsmoment.
- Materialien: Sie müssen ein Material aus der Dropdown-Liste auswählen.
