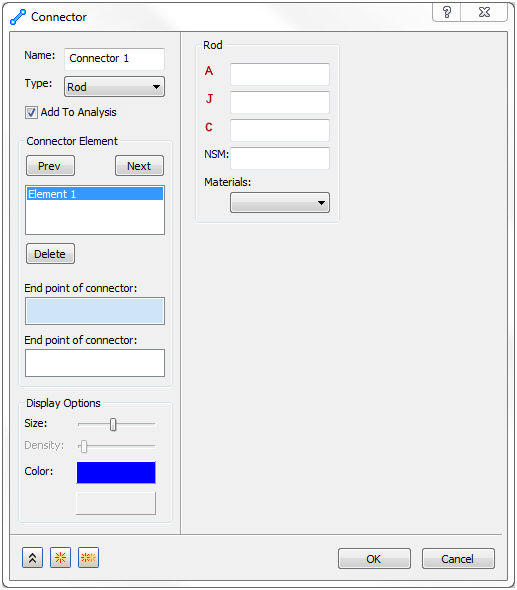

Sie können Verbinder definieren, indem Sie im Zweig Modell der Struktur mit der rechten Maustaste auf Verbinder klicken und dann Neu wählen. Daraufhin wird das unten dargestellte Fenster geöffnet.
- Name: Geben Sie hier einen Namen für den Verbinder ein, den Sie erstellen möchten.
-
Typ:
- Stange: Wählt das Stangen-Element als Verbinder aus.
- Kabel: Wählt das Kabel-Element als Verbinder aus.
- Feder: Wählt das Feder-Element (CBUSH) als Verbinder aus.
- Steife Körper: Wählt RBE2 oder RBE3 als Verbinder aus.
- Schraube: Wählt die automatisierte Schraube oder die Kopfschraube als Verbinder aus.
Die anderen Abschnitte in diesem Formular sind je nach dem ausgewählten Typ etwas unterschiedlich. Klicken Sie auf die Verknüpfungen unten auf der Seite, um weitere Informationen zu den anderen Abschnitten in diesem Formular anzuzeigen.
Sie können Verbinder auch aus dem Zweig Modell in den Zweig Analyse der Strukturansicht ziehen und ablegen.
Beim Hinzufügen von Verbindungen zur Analyse wird ein einzelner Knoten mit allen Verbindern erstellt. Dadurch können Sie einen neuen Verbinder erstellen, ohne dass Sie den Zweig Modell benötigen. Verbindungen können auch hier ausgewählt werden, in sie in das Analysemodell aufzunehmen.

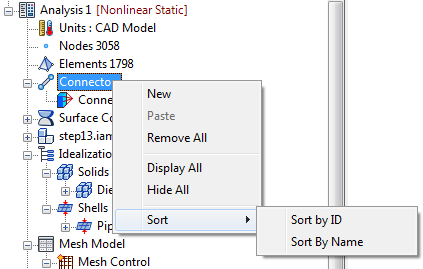

Wenn Sie mit der rechten Maustaste auf Verbinder im Zweig Analyse der Strukturansicht klicken, sind die folgenden Optionen verfügbar:
- Neu
- Einfügen
- Alle entfernen
- Alle anzeigen
- Alle ausblenden
- Sortieren:
- Nach ID sortieren
- Nach Name sortieren
