Schnittansicht

Klicken Sie in einem Subcase mit der rechten Maustaste auf Verschiebung, und wählen Sie Bearbeiten. Aktivieren Sie das Kontrollkästchen neben der Registerkarte Schnittansicht.

Die Registerkarte Schnittansicht bietet die folgenden Hauptfunktionen:

• Ebenenauswahl:
  • Wählen Sie zunächst eine Hauptschnittebene in Bezug auf das Koordinatensystem des Modells: Vordere Ebene, Obere Ebene oder Rechte Ebene.
• Verschiebung und Drehung:
  • Ebene verschieben: Verschiebt die ausgewählte Ebene um eine angegebene Entfernung in Bezug auf den Ursprung des Modells.
  • Drehung X: Dreht die ausgewählte Ebene in einem angegebenen Winkel in Bezug auf die X-Achse des Modells.
  • Drehung Y: Dreht die ausgewählte Ebene in einem angegebenen Winkel in Bezug auf die Y-Achse des Modells.
  • Klicken Sie im Dialogfeld Plot im Abschnitt Plot auf die Schaltfläche Anzeige, um die aktuellen Einstellungen anzuzeigen.

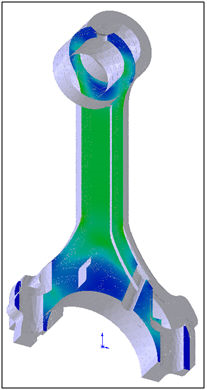

• Abschnitt auf Ebene mit Umgrenzungen:
  • Ein Schnitt, in dem die Schnittebene das Modell schneidet, wird vor einem Umriss des Modells angezeigt.

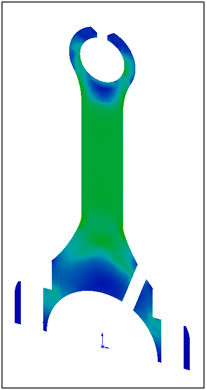

• Abschnitt auf Ebene ohne Grenzen:
  • Nur ein Schnitt, in dem die Schnittebene das Modell schneidet, wird angezeigt.

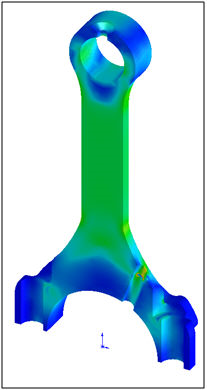

• Abschnitt mit Volumenkörperausschnitt:
  • Der Schnitt und der Teil des Modells auf einer Seite der Schnittebene werden angezeigt.



  • Schnittrichtung umkehren: Mit dieser Option können Sie auswählen, welche Seite der Schnittebene angezeigt wird.
