Ein Rohr ist ein 1D-Element mit sechs Freiheitsgraden pro Knoten und einer Option für den Innendruck. Für den Eingabetyp stehen die Optionen Eigenschafteneingabe, Querschnitt und Tragwerk zur Verfügung. Weitere Informationen zu Eingabetypen und zugehörigen Einstellungen finden Sie unter Eigenschaften von Linienelementen.

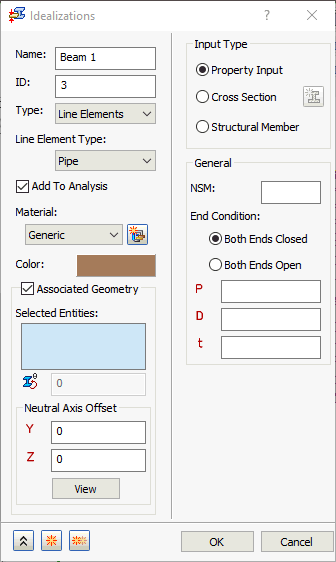

- Bei Auswahl von Eigenschafteneingabe wird das folgende Formular eingeblendet:
- NSM: Hiermit definieren Sie nichtstrukturelle Masse für diesen Elementtyp.
- Endbedingung: Teilt dem Solver die Bedingung an den Enden des Rohrs mit, das das Linienelement darstellt:
- Beide Enden zu: Das Rohr ist geschlossen/an beiden Enden verschlossen, wenn diese Option ausgewählt ist.
- Beide Enden offen: Das Rohr ist an beiden Ende offen, wenn diese Option ausgewählt ist.
- P: Definiert den Innendruck an der Innenseite des Rohrs.
- D: Definiert den Durchmesser des Rohrs.
- t: Definiert die Dicke des Rohrs.

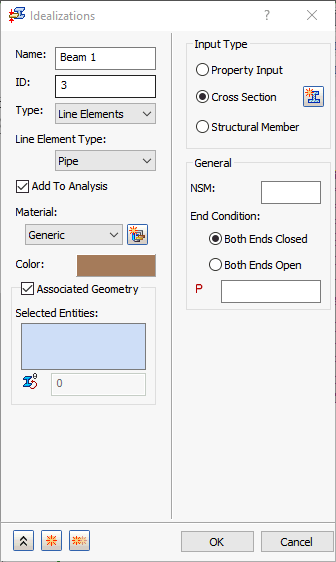

- Bei Auswahl von Querschnitt als Eingabetyp wird das folgende Formular eingeblendet:
- NSM: Hiermit definieren Sie nichtstrukturelle Masse für diesen Elementtyp.
- Endbedingung: Teilt dem Solver die Bedingung an den Enden des Rohrs mit, das das Linienelement darstellt:
- Beide Enden zu: Das Rohr ist geschlossen/an beiden Enden verschlossen, wenn diese Option ausgewählt ist.
- Beide Enden offen: Das Rohr ist an beiden Ende offen, wenn diese Option ausgewählt ist.
- P: Ermöglicht die Eingabe eines Innendrucks an der Innenseite des Rohrs.
