Vektoroptionen

Klicken Sie in einem Subcase mit der rechten Maustaste auf Verschiebung, und wählen Sie Bearbeiten. Aktivieren Sie das Kontrollkästchen neben der Registerkarte Vektoroptionen.

Die Registerkarte Vektoroptionen verfügt über die folgenden Hauptabschnitte:

• Ergebnisse:
  • Sie können verschiedene Arten von Ergebnissen zur Anzeige in der Vektordarstellung auswählen, wie in der Abbildung oben gezeigt.
  • Wenn beispielsweise Volumenkörper - Spannung unter Ergebnisse ausgewählt ist, können verschiedene Normal- und Hauptspannungen im Vektorformat angezeigt werden.

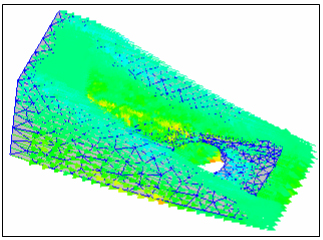

  • Im Beispiel in der Abbildung unten werden die Normalspannungen als Vektordarstellung auf dem verformten Netz angezeigt.



  • Sie können mehrere Vektordarstellungen in derselben Darstellung, eine Vektordarstellung auf einer Konturendarstellung und so weiter anzeigen.
• Komponenten:
  • Sie können auswählen, ob die Vektoren entlang einer einzelnen Richtung oder in einer Kombination aus verschiedenen Richtungen angezeigt werden. Es ist auch möglich, nur die Größen der Vektoren anzuzeigen.
  • Wenn Volumenkörper - Spannung unter Ergebnisse ausgewählt ist, können Sie auswählen, ob die Vektoren in einer einzelnen Richtung, auf einer Ebene oder in einer Kombination aus Richtung und Ebene angezeigt werden. Weiterhin ist es möglich, nur die minimalen, mittleren und/oder maximalen Hauptspannungen anzuzeigen.
• Anzeigeoptionen:
  • Sie können die Größe der Vektorpfeile ändern.
