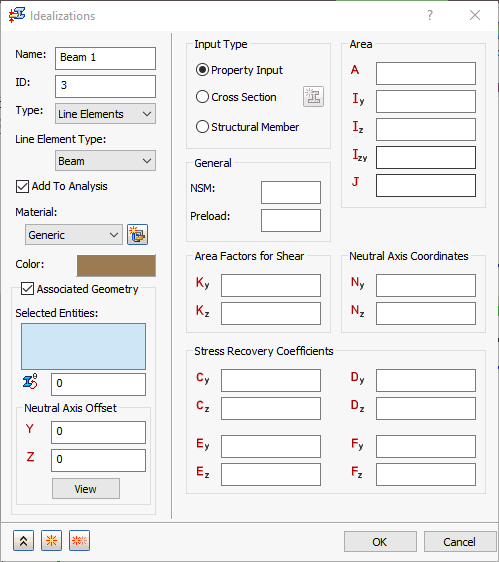

Ein Träger ist ein 1D-Element mit sechs Freiheitsgraden pro Knoten, bei dem der Schubmittelpunkt versetzt werden kann. Für den Eingabetyp stehen die Optionen Eigenschafteneingabe, Querschnitt und Tragwerk zur Verfügung. Weitere Informationen zu Eingabetypen und zugehörigen Einstellungen finden Sie unter Eigenschaften von Linienelementen.
- NSM: Hiermit definieren Sie nichtstrukturelle Masse für diesen Elementtyp.
- Vorspannkraft: Sie können einen Wert für die Vorspannkraft für das Balkenelement eingeben. Dies wird zur Modellierung von Verbindern verwendet, die eine Vorspannung aufweisen.

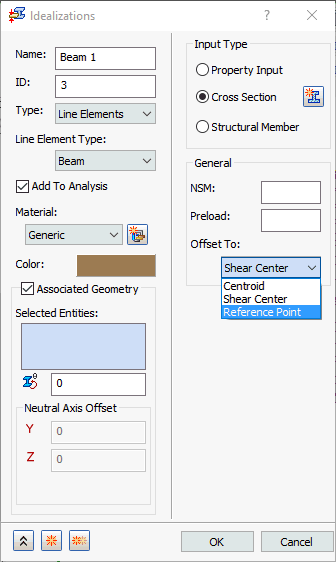

- Versatz: Zu den Optionen zählen Schwerpunkt (Vorgabe), Schubmittelpunkt, Referenzpunkt und Ursprung. Diese Optionen beziehen sich auf das tatsächliche Netz (numerische Darstellung) des Modells.
- Schwerpunkt: Das Netz wird immer zum Schwerpunkt des verwendeten Bibliotheksbauteils erstellt, unabhängig davon, wie es auf dem Bildschirm aussieht.
- Schubmittelpunkt: Die ausgewählten Tragwerke werden zum Versatz-Schubmittelpunkt vernetzt.
- Referenzpunkt: Dient zur Definition des Querschnitts. Ein Referenzpunkt kann einer Position auf dem Querschnitt zugewiesen werden, und dann kann der Schnitt zur Position dieses Referenzpunkts versetzt werden.
- Ursprung: Die ausgewählten Tragwerke werden zum Versatz-Ursprung der verwendeten Bibliotheksdatei vernetzt. Wird nur für Tragwerke verwendet.
- Versatzvektoren werden wie steife Elemente behandelt und unterliegen daher denselben Einschränkungen.
- Versatzvektoren wirken sich nicht auf thermische Lasten aus.
- In Lösungen, in denen die Differentialsteifheit berechnet wird, sollten keine Versatzvektoren angegeben werden, da ein Versatzvektor parallel zu seiner ursprünglichen Ausrichtung bleibt. (Die Differentialsteifheit wird in Knick-, Vorspannungs- und nichtlinearen Analysen berechnet, bei denen die Effekte von großen Verschiebungen aktiviert sind.)
- In der folgenden Abbildung wird Balkenelementgeometrie definiert:

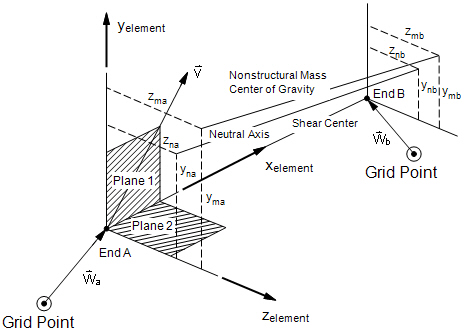

Koordinatensystem der Balkenelementgeometrie

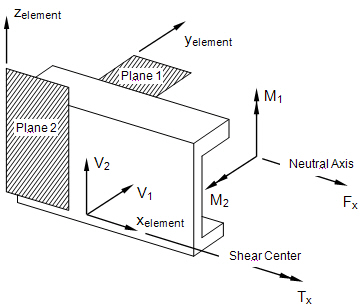

Interne Kräfte und Momente des Balkenelements

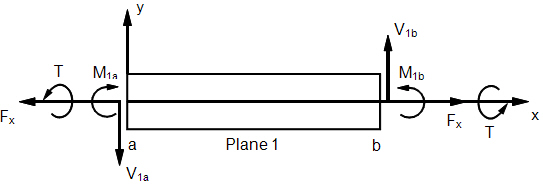

Interne Kräfte und Momente bei einem Balkenelement (XY-Ebene)

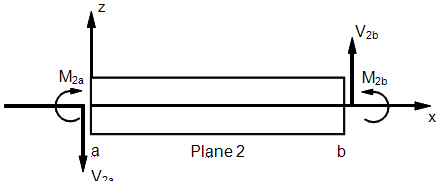

Interne Kräfte und Momente bei einem Balkenelement (XZ-Ebene)
