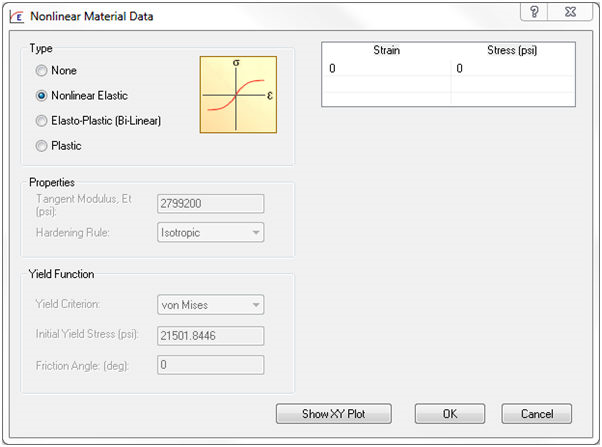

Klicken Sie im Formular Material im Abschnitt Analysespezifische Daten auf die Schaltfläche Nichtlinear. Wählen Sie dann unter Typ die Option Nichtlinear elastisch. Das folgende Fenster wird eingeblendet:
- Nichtlineare elastische Materialien federn nach einer Belastung elastisch zurück. Es tritt keine dauerhafte Verformung auf, wenn das Material plastisch wird.
- Bei den Daten für Spannung im Vergleich zur Dehnung muss es sich um die echte Spannung im Vergleich zur echten Dehnung handeln. Die Neigung zwischen zwei Punkten darf nicht negativ sein.
- Bei dieser Option müssen Sie die vollständigen Spannungs-/Dehnungsdaten in Form einer Tabelle eingeben, die verwendet wird, um das nichtlineare elastische Verhalten des Materials zu modellieren.
- Ein Beispiel für ein solches Material ist Gummi.
- Sie können die Werte für den ersten und den dritten Quadranten eingeben, das heißt Zug und Druck, und zwar durch (0, 0). Wenn Sie für den Druck keine Werte angeben, wird davon ausgegangen, dass sie mit den Werten für den Zug identisch sind. Die erste Zeile muss (0, 0) lauten.
- Sie können die Werte in die Tabelle eingeben, indem Sie auf die Felder doppelklicken und die Werte aus einer Textdatei wie dem Editor (tabulatorgetrennte Spalten mit Werten) oder aus einer Excel-Tabelle kopieren.

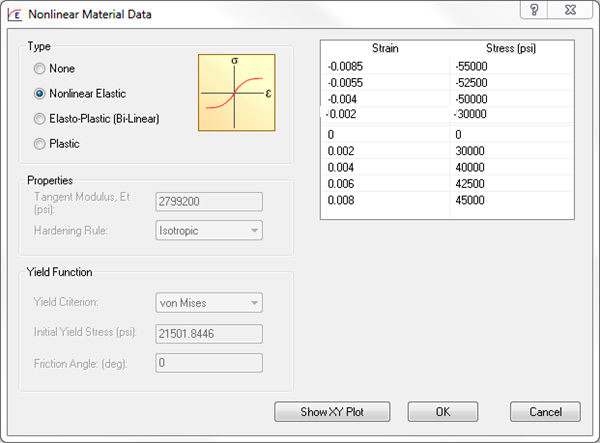

Dies ist ein Beispiel für ein nichtlineares elastisches Material:

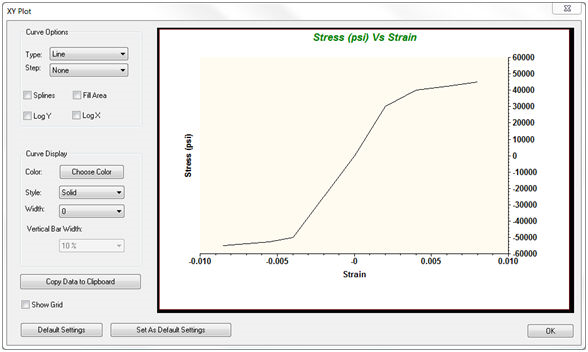

- Durch Klicken auf XY-Darstellung anzeigen werden die Daten angezeigt:
Funktionen für temperaturabhängige elastische und plastische Analysen werden in späteren Versionen verfügbar sein.
