Auf dieser Seite werden die Ergebnisse erläutert, die für den folgenden Befehl spezifisch sind: Ergebnisse abfragen
Abfragen Sonstige Ergebnisse Elementkraft und Moment. Dieser Befehl gilt nur für Strukturlinienelemente (Balken-, Stab- und Rohrelemente). Die Ergebnisse werden in einer Tabelle angezeigt.
Anwendbarkeit: Der Befehl Sonstige Ergebnisse Elementkraft und Moment ist für alle strukturellen Analysetypen verfügbar, die Spannungsergebnisse liefern.

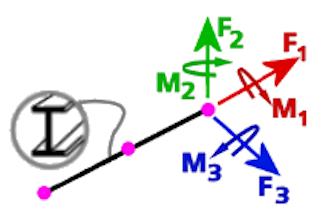

Abbildung 1: Elementkraft- und Momentrichtungen
Ergebnisse für Elementkraft und Moment
Während die X-, Y- und Z-Koordinaten auf dem globalen Koordinatensystem basieren, basieren die Ergebnisse für Elementkraft und Moment auf dem lokalen Koordinatensystem des Elements. Die lokale Achse 1 entspricht der Achse des Linienelements (wobei die Ergebnisse als Axialkraft und Axialmoment aufgelistet werden). Die lokale Achse 2 liegt im rechten Winkel zur lokalen Achse 1 und befindet sich auf der Ebene, die durch die zwei Endpunkte eines Elements (I- und J-Knoten) und die Element-Knotennormale (K-Knoten) eines Elements definiert wird. Die lokale Achse 3 ist das Kreuzprodukt der lokalen Achse 1 und der lokalen Achse 2 (entsprechend der Rechte-Hand-Regel). Weitere Informationen finden Sie im Abschnitt Ausrichtung des Balkenelements auf der Seite Lineare Analysen: Balkenelemente oder auf der Seite Nichtlineare Analysen: Balkenelemente.
- Alle Ergebnisse basieren auf den aktuellen Anzeigeeinheiten. Das Maximum (Max.) und das Minimum (Min.) jeder Kraft- und Momentspalte werden in den unteren zwei Zeilen der Tabelle ausgegeben.
- Glättungsoptionen (angegeben in der Gruppe Ergebniskonturen Einstellungen ) haben keine Auswirkungen auf die Ergebnisse für Elementkraft und Moment.
Die folgenden Datenspalten sind in der Tabelle mit Ergebnissen für Elementkraft und Moment enthalten:
Spalten Bauteilnummer und Elementnummer: Ein einzelner Knoten kann von mehr als einem Element und mehr als einem Bauteil gemeinsam verwendet werden. Ein Knoten verfügt über einen eindeutigen Satz von Kraft- und Momentergebnissen für jedes Element, das zum Knoten gehört. Daher werden die Bauteilnummer und die Elementnummer für jede Zeile der Tabelle angegeben, um die Ergebnisposition eindeutig zu identifizieren.
Axialkraft: Dieses Ergebnis ist die Kraft in axialer Richtung des Elements. Positive Werte geben Zug und negative Werte Kompression des Elements an.
Lokale 2 Kraft: Dieses Ergebnis ist die Schubkraft in Richtung der lokalen Achse 2.
Lokale 3 Kraft: Dieses Ergebnis ist die Schubkraft in Richtung der lokalen Achse 3.
Axialmoment: Dieses Ergebnis ist das Moment um die lokale Achse 1 (axiale Richtung) des Elements.
Lokales 2 Moment: Dieses Ergebnis ist das Biegemoment um die lokale Achse 2.
Lokales 3 Moment: Dieses Ergebnis ist das Biegemoment um die lokale Achse 3.
Anmerkung: Das Vorzeichen der einzelnen Momente folgt der Rechte-Hand-Regel. Ansicht vom +-Ende einer Achse:
- Positives Vorzeichen: Moment gegen den Uhrzeigersinn
- Negatives Vorzeichen: Moment im Uhrzeigersinn
