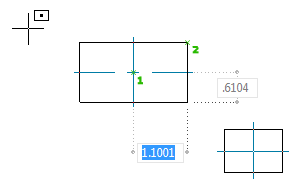

Crea un rectángulo que utiliza su centro como punto inicial y para el que se precisa una esquina.
Se puede designar un punto inicial adecuado (una esquina, el punto medio de la base, el punto medio de la altura o el centro del rectángulo) y precisar la altura y la base mediante la indicación de valores de distancia en la información de herramientas que muestra las cotas del rectángulo. También se puede cambiar la forma de las esquinas y controlar si se dibujan líneas de centro con el rectángulo.
Lista de solicitudes
Se muestran las siguientes solicitudes.
Especifique centro
Especifica el centro del rectángulo como punto inicial.
- Especifique otro punto
- Especifica una esquina del rectángulo.
- Área
- Crea el rectángulo con el área y la base o la altura. Si las opciones de chaflán o empalme están activas, el cálculo tiene en cuenta el efecto en las esquinas del rectángulo.
- Introduzca el área del rectángulo: especifica el área del rectángulo.
- Calcular cotas del rectángulo: especifica si las cotas del rectángulo se calculan a partir de la base o la longitud como valor conocido.
- Introduzca la base del rectángulo: especifica un valor distinto de cero para utilizar como base. Si escribe un valor negativo, la base se extiende hacia la izquierda.
- Introduzca la altura del rectángulo: especifica un valor distinto de cero para utilizar como la altura. Si escribe un valor negativo, la altura se extiende hacia abajo.
- Rotación
- Crea el rectángulo con un ángulo de rotación especificado.
- Ángulo de rotación: especifica la distancia que se girará el rectángulo. Especifique un valor para el ángulo o haga clic en dos puntos en el área de dibujo para definir la dirección.
Esquina
Dibuja un rectángulo cuando se precisan dos esquinas opuestas diagonalmente.
Base
Dibuja un rectángulo cuando se precisa el punto medio de la base y una esquina en el lado opuesto.
Altura
Dibuja un rectángulo cuando se precisa el punto medio de la altura y una esquina en el lado opuesto.
Vista centro
Dibuja un rectángulo cuando se precisa el centro del rectángulo y una esquina.
Chaflán
Crea un rectángulo con esquinas achaflanadas.
- Usar existente
- Utiliza los valores que se muestran en la solicitud de comando como longitudes de chaflán.
- Configuración
- Muestra el cuadro de diálogo Chaflán, que permite precisar las longitudes de chaflán que se van a utilizar.
Empalme
Crea un rectángulo con esquinas unidas con empalme.
- Usar existente
- Utiliza el valor que se muestra en la solicitud de comando como radio de empalme.
- Configuración
- Muestra el cuadro de diálogo Empalme, que permite especificar el radio de empalme que se va a utilizar.
Línea de centro
Crea un rectángulo con líneas de centro.
- Base
- Dibuja una línea de centro paralela a la base.
- Altura
- Dibuja una línea de centro paralela a la altura.
- Ambos
- Dibuja líneas de centro paralelas a la base y la altura.
Cuadro de diálogo
Muestra un cuadro de diálogo con diferentes opciones para crear cuadrados y rectángulos.
