Puede configurar estilos de etiqueta para incluir los datos de conjunto de propiedades personalizados que haya definido para los objetos de AutoCAD Civil 3D.
Por ejemplo, puede asignar información de propiedades personalizada a puntos, como la especie de árbol, la condición u otros datos.
Gracias a la nueva ficha Conjuntos de propiedades en el proceso de configuración de estilos de etiquetas estándar, puede añadir estas propiedades a estilos de etiqueta de punto para poder etiquetar los puntos con esta información.

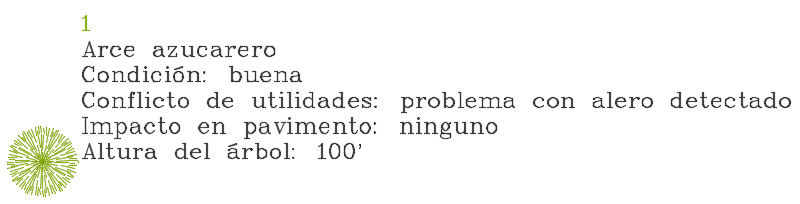

La siguiente ilustración muestra un punto etiquetado con datos de árbol configurados en un conjunto de propiedades.

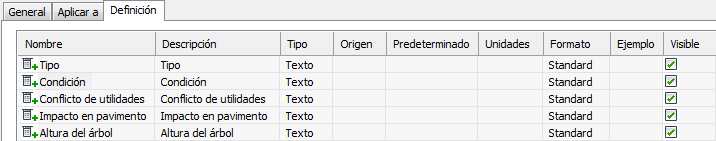

Esta etiqueta utiliza la siguiente definición de conjunto de propiedades para los datos de árbol:

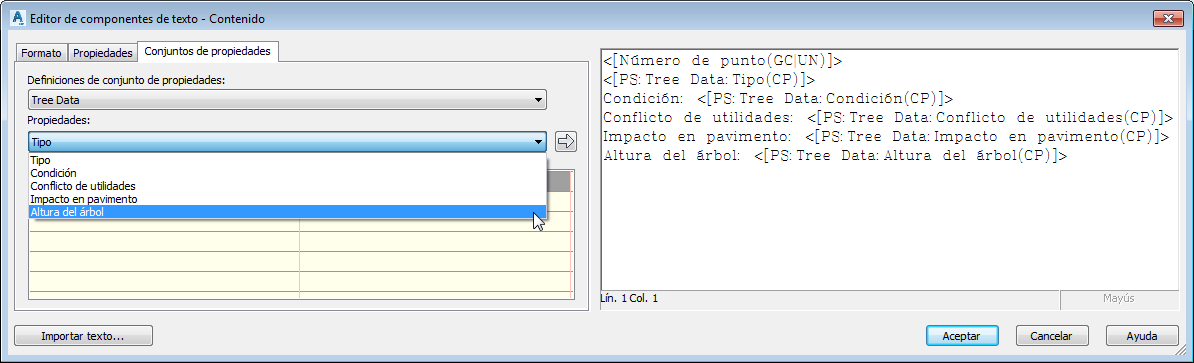

El estilo de etiqueta se define tal como se indica a continuación. Puede utilizar la nueva ficha Conjuntos de propiedades en el Editor de componentes de texto para añadir las propiedades del conjunto de propiedades al estilo de etiqueta.

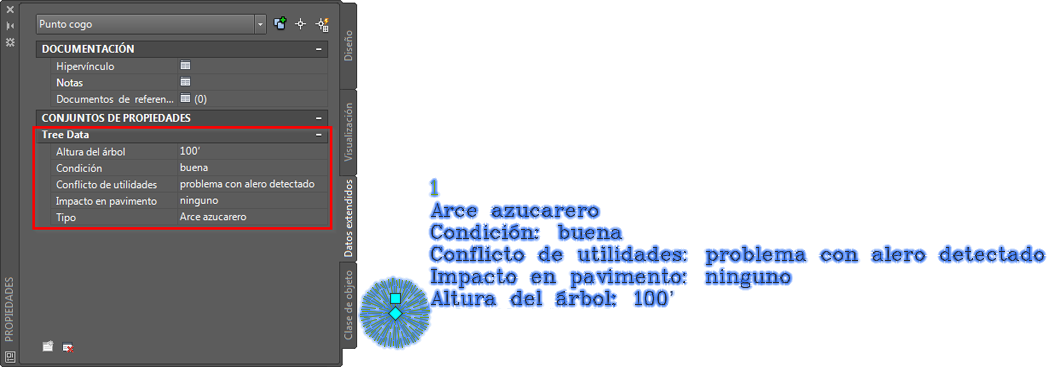

Cuando el estilo de etiqueta se aplica a los puntos, etiqueta los datos de propiedades que se han definido para cada punto, tal como se muestra en la paleta Propiedades.
Para configurar el conjunto de propiedades y aplicar las propiedades a objetos
Antes de configurar el estilo de etiqueta, defina el conjunto de propiedades mediante el flujo de trabajo en Acerca de los conjuntos de propiedades.
Para etiquetar puntos de AutoCAD Civil 3D, seleccione Punto COGO como tipo de objeto en la ficha Se aplica a.
