La forma de fabricación

Obtenga más información sobre la transferencia de parámetros y las propiedades de forma de fabricación.

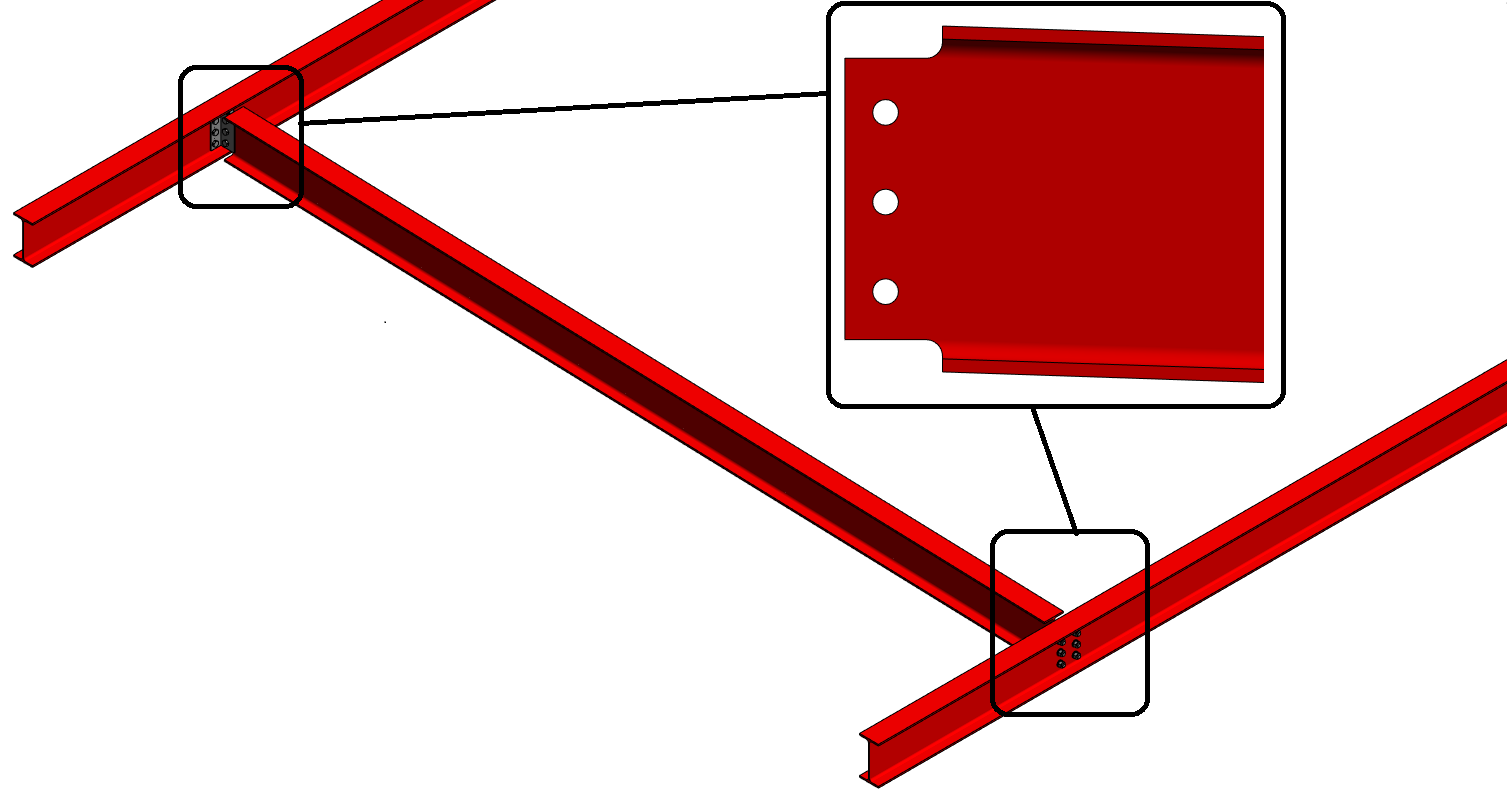

Tras crearse una conexión estructural, una forma de fabricación sustituye la forma geométrica de la viga, el pilar o la tornapunta. La forma de fabricación muestra la forma exacta del elemento:

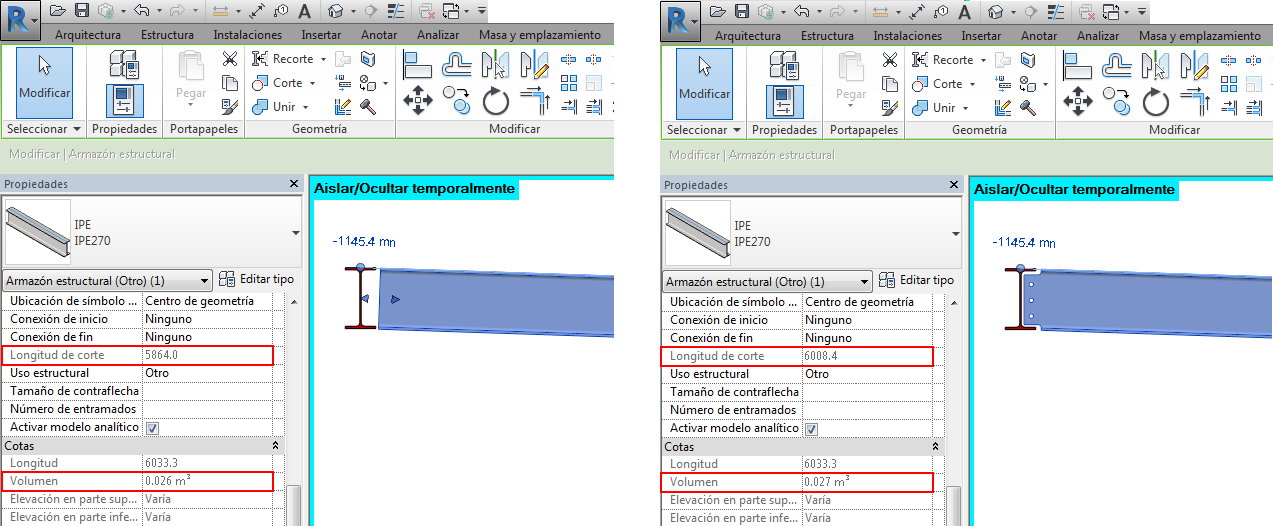

Los parámetros Longitud de corte y Volumen, en el menú Propiedades del elemento, muestran los valores de la forma de fabricación; la forma exacta del elemento tiene en cuenta todos los cortes y recortes efectuados por la conexión:

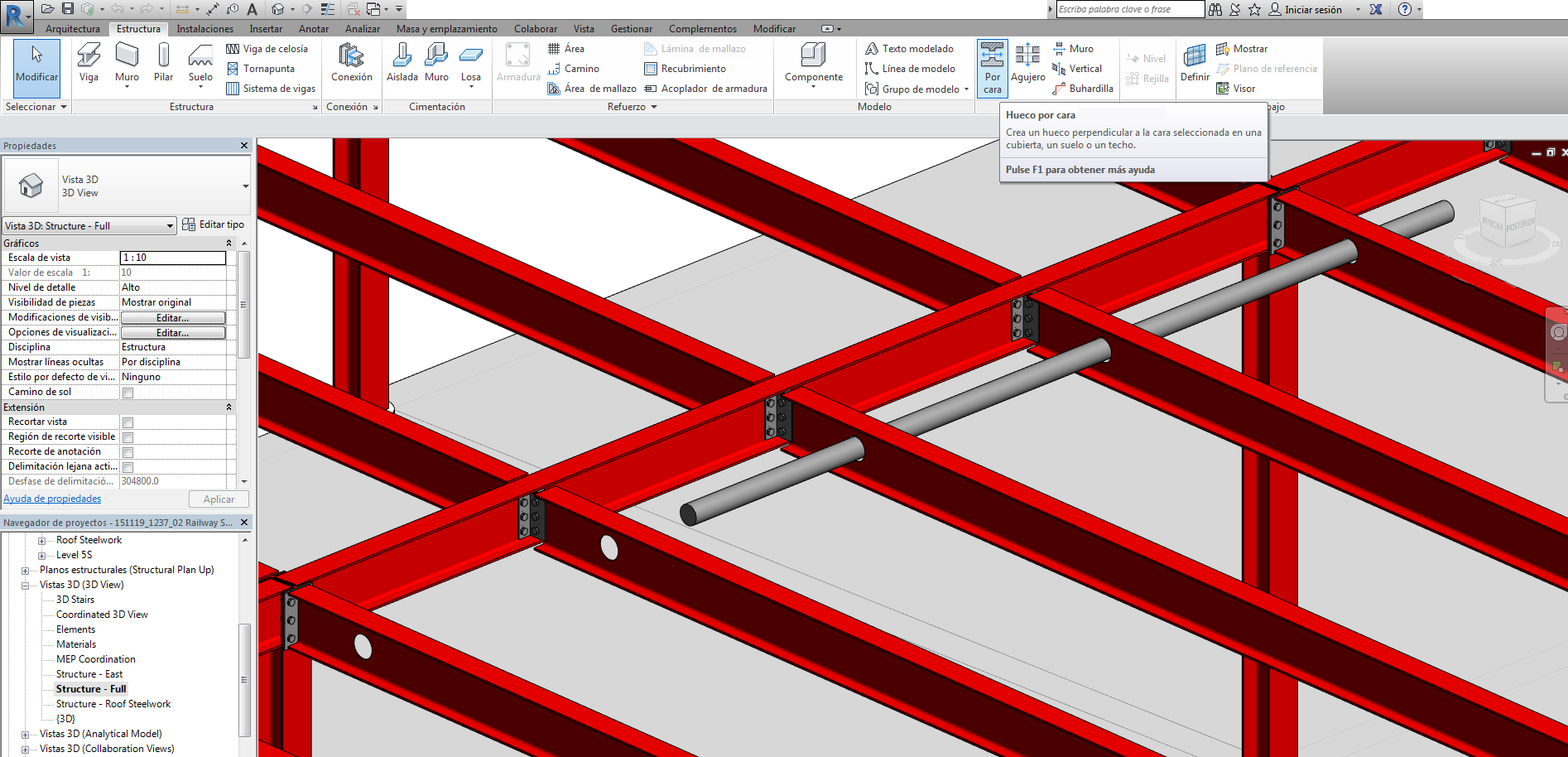

Los huecos estructurales y los cortes con vacíos se pueden colocar en la forma de fabricación. Los huecos y otras funciones de corte que están presentes en la viga o el pilar antes de colocar una conexión se transfieren a forma de fabricación una vez que se ha creado la conexión.

Nota: Cuando se coloca una conexión de acero en una viga, se crearán los elementos de conexión y también se controlará la representación de la fabricación de la viga (cortes, recortes, entalladuras, etc.). Actualmente, la representación de fabricación solo funciona para las familias certificadas. Cualquier modificación geométrica del contenido certificado se sobrescribirá con los valores estándar.

Nota: Los elementos estructurales modificados con Recorte y Cortar con un plano de referencia (el bisel utiliza un plano de referencia para cortar las vigas) se omitirán cuando se cree el elemento de fabricación.
