Spring

L'objet Ressort se présente sous la forme d'un ressort enroulé, qui permet de simuler un ressort élastique dans les animations. Vous pouvez définir le diamètre et la longueur globaux du ressort, le nombre de tours, ainsi que le diamètre et la forme de son "fil de fer". Lorsque vous liez le ressort à deux objets de "liaison", il suit le mouvement de ces objets.

• Groupe de fonctions Créer > (Géométrie) > Objets dynamiques > panneau déroulant Type d'objet > bouton Ressort
• Menu standard : menu Créer > Dynamiques > Ressort
• Menu amélioré : menu Objets > Assistants objets dynamiques et objets corps > Ressort

Procédure

Pour créer un ressort :

1. Faites glisser la souris et relâchez-la pour définir le diamètre externe.
2. Déplacez la souris et cliquez pour définir la longueur globale du ressort.

Interface

Panneau déroulant Paramètres du ressort

Groupe Méthode point d'extrémité

Ressort libre

Choisissez cette option lorsque vous utilisez le ressort comme simple objet non lié à d'autres objets ou utilisé dans une simulation dynamique.

Lier à pivots objet

Cette option s'avère utile lorsque vous liez le ressort à deux objets en utilisant les boutons décrits ci-après.

Groupe Liaison objets

Ces commandes permettent de choisir les objets auxquels le ressort sera lié. " Dessus " et " Dessous " sont des descripteurs arbitraires. Les deux objets liés peuvent avoir n’importe quelle position l'un par rapport à l'autre. Pour effectuer la liaison, sélectionnez deux objets de liaison, puis cliquez sur Lier à pivots objet.

Chaque extrémité du ressort est définie par le centre du diamètre global et le centre du fil de fer. Cette extrémité est placée au point pivot de l'objet auquel il est lié. Vous pouvez ajuster la position relative de l'objet de liaison par rapport au ressort en transformant l'objet de liaison dans le groupe de fonctions Hiérarchie Pivot après avoir cliqué sur le bouton Affecter seulement objet.

Dessus

Affiche le nom de l'objet de liaison situé au-dessus.

Choisir objet du dessus

Cliquez sur ce bouton, puis sélectionnez l'objet du dessus.

Dessous

Affiche le nom de l'objet de liaison situé au-dessous.

Choisir objet du dessous

Cliquez sur ce bouton, puis sélectionnez l'objet du dessous.

Groupe Paramètres ressort libre

Height

Ce champ et ces doubles flèches permettent de définir la hauteur de la ligne droite ou la longueur du ressort lorsqu'il n'est pas lié. Il ne s'agit pas de la longueur réelle du fil de fer du ressort.

Groupe Paramètres ressort courant

Diamètre

Diamètre global du ressort, mesuré au centre du fil de fer. (Le diamètre du fil de fer lui-même n'a aucune incidence sur ce paramètre.)

Tours

Nombre de tours complets à 360 degrés du ressort.

SCAM/SAM

Spécifie si le ressort s'enroule dans le sens trigonométrique (SCAM) ou dans le sens des aiguilles d'une montre (SAM).

Segments automatiques

Choisissez cette option de manière à ce que chaque tour du ressort contienne le même nombre de segments, comme spécifié dans le champ à double flèche Segs/tour. Ainsi, si vous augmentez le nombre de tours, le nombre de segments augmente également.

Segs/tour

Cette double flèche vous permet de spécifier le nombre de segments de chaque tour à 360 degrés du ressort.

Segments manuels

Lorsque cette option est activée, la longueur du ressort contient un nombre fixe de segments, quel que soit le nombre de tours du ressort. Ainsi, lorsque vous augmentez le nombre de tours, vous devez augmenter manuellement le nombre de segments pour conserver une courbe lisse.

Segments

Cette double flèche vous permet de définir le nombre total de segments manuels du ressort.

Lissage

Fournit différentes méthodes de lissage de l'objet. Les options disponibles ici fonctionnent de la même manière que celles de la primitive Tore.

• TousToutes les surfaces sont lissées.
• CôtésLe lissage s'effectue sur la longueur du fil de fer, mais pas autour de son périmètre.
• SegmentsLe lissage s'effectue autour du périmètre du fil de fer, mais pas sur sa longueur.
• Aucunaucun lissage n’est appliqué.

Rendu

Lorsque cette option est activée, l'objet apparaît dans le rendu. En revanche, il n'apparaît pas lorsqu'elle est désactivée.

Générer coord. de mapping

Affecte des coordonnées de mapping à l'objet. Valeur par défaut : activé.

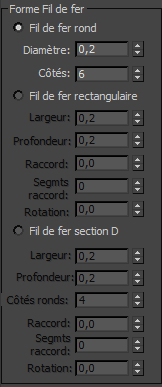

Groupe Forme Fil de fer

Fournit trois types de coupes de fil de fer pour le ressort : circulaire, rectangulaire ou en forme de D. Chaque type dispose de son propre jeu de paramètres.

Fil de fer rond

Définit un fil de fer rond pour le câble.

• DiamètreDiamètre du fil de fer.
• CôtésNombre de côtés constituant la coupe.

Fil de fer rectangulaire

Spécifie un fil de fer rectangulaire.

• LargeurDéfinit la largeur de la coupe.
• ProfondeurDéfinit la profondeur de la coupe.
• RaccordLorsqu'elle est combinée avec l'option Segmts raccord (ci-dessous), cette option vous permet de raccorder (arrondir) les coins de la coupe.
• Segmts raccordDéfinit le nombre de segments du raccord.
• RotationFait pivoter l'angle de la coupe sur toute la longueur du ressort.

Fil de fer section D

Spécifie un fil de fer en forme de D.

• LargeurDéfinit la largeur de la coupe.
• ProfondeurDéfinit la profondeur de la coupe.
• Côtés rondsDéfinit le nombre de segments constituant le côté rond du fil de fer en forme de D.
• RaccordLorsqu'elle est combinée avec l'option Segmts raccord (ci-dessous), cette option vous permet de raccorder (arrondir) les coins de la coupe.
• Segmts raccordDéfinit le nombre de segments du raccord.
• RotationFait pivoter l'angle de la coupe sur toute la longueur du ressort.
