- Dans l'éditeur de matériaux, déterminez l'ombrage dont vous souhaitez générer la sortie en tant qu'élément séparé. Par exemple, un matériau Arch & Design peut contenir une texture Dégradé attribuée en tant qu'ombrage Diffus
Couleur, l'une des textures Dégradé peut être associée à une texture Damier et l'une des textures Damier peut être associée à une texture Bruit. Cette procédure considérerait que vous souhaitez rendre la texture Damier et sa texture Bruit constituante en élément. La structure du matériau se présenterait alors comme suit:
Matériau A&D
Dégradé (Couleur diffuse) Damier (Couleur de gradient 1) Bruit (Couleur damier 1) - Dans la boîte de dialogue Configuration du rendu groupe de fonctions Eléments de rendu panneau déroulant Eléments de rendu, cliquez sur Ajouter. Sélectionnez l'Elément d'ombrage mr dans la liste.
- Au niveau du panneau déroulant Paramètres de l'élément, cliquez sur le bouton Ombrage pour ouvrir la boîte de dialogue Explorateur de matériaux/textures.
- Dans cette boîte de dialogue, vérifiez que Parcourir est défini sur Scène. Si l'objet auquel l'ombrage est appliqué est sélectionné, vous pouvez également choisir Sélection. Dans l'arborescence du matériau, mettez en surbrillance l'ombrage dont vous souhaitez générer la sortie en tant qu'élément. Remarque : Tous les ombrages secondaires sont également inclus dans la sortie de l'élément.
- Configurez les autres paramètres de l'élément de rendu selon les besoins, puis générez le rendu de la scène.
Le rendu de votre élément d'ombrage est généré dans un fichier image.

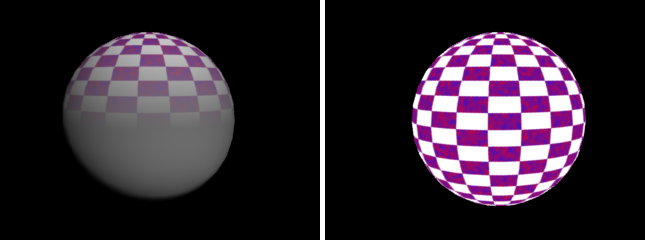

L'illustration suivante présente l'exemple décrit dans la procédure ci-avant. L'image de gauche présente le matériau entier, avec le Bruit à l'intérieur du Damier à l'intérieur du Dégradé et l'image de droite présente un élément d'ombrage contenant uniquement le Bruit à l'intérieur du Damier. L'élément génère le rendu de l'intégralité de la texture Damier, bien que seule une partie de cette texture soit utilisée par la texture Dégradé.
Gauche : rendu complet
Droite : élément d'ombrage
