Le lissage élimine les facettes d'une géométrie en groupant les faces dans des groupes de lissage. Au moment du rendu, les faces d'un même groupe de lissage ont l'apparence d'une surface lisse.
-
Sélectionnez un objet. >
Groupe de fonctions Modifier > Liste des modificateurs > Modificateurs espace objets > Lissage
Le modificateur Lissage applique un lissage automatique en fonction de l'angle des faces adjacentes. Vous pouvez appliquer de nouveaux groupes de lissage aux objets.

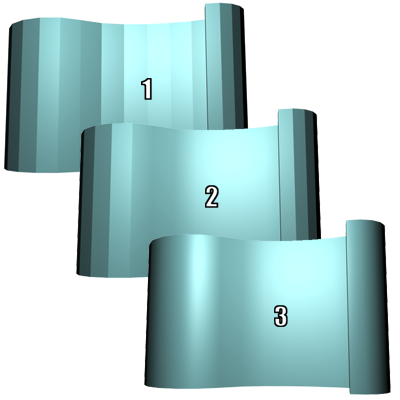

1. Aucun lissage n'est appliqué
2. Seuil de lissage = 15
3. Seuil de lissage = 30
Patchs
Depuis 3ds Max 4, les objets patch se trouvant en haut de la pile des modificateurs ne sont pas convertis en maillage par ce modificateur. Un objet patch auquel est appliqué le modificateur Matériau conserve sa définition de patch. Pour garantir une compatibilité ascendante, les fichiers contenant des objets patch avec modificateur Matériau provenant d'une version antérieure de 3ds Max seront convertis en maillages.
Procédures
Pour lisser un objet :
-
Sélectionnez l'objet voulu. - Dans le menu Modificateurs, choisissez Edition maillage
Lissage. - Dans le groupe de fonctions Modifier Liste des modificateurs, sélectionnez Modif. espace objets Lissage.
- Activez Lissage auto et ajustez Seuil pour obtenir l'effet de lissage désiré.
Pour appliquer des groupes de lissage manuellement :
- Sélectionnez un objet.
- Utilisez un modificateur Sélection maillage pour sélectionner les faces à lisser.
- Cliquez sur un bouton numéroté pour appliquer le groupe de lissage correspondant aux faces sélectionnées.
Interface
Panneau déroulant Paramètres
- Lissage auto
-
Lorsque vous sélectionnez cette option, l’objet est automatiquement lissé à l’aide du seuil (animable) spécifié dans le champ Seuil situé en dessous. L’option de lissage automatique définit les groupes de lissage en fonction de l'angle entre les faces. Deux faces adjacentes sont placées dans le même groupe de lissage si l'angle existant entre leurs normales est inférieur à l'angle de seuil.
- Empêcher lissage indirect
-
Activez cette option pour éviter les " fuites " de lissage lors de l'utilisation de la fonction Lissage auto. Si vous appliquez le lissage automatique à un objet, et que des portions de cet objet qui ne devraient pas être lissées le sont, sélectionnez cette option et vérifiez si le problème est résolu.
- Seuil
-
Définit l'angle de seuil exprimé en degrés. Deux faces adjacentes sont placées dans le même groupe de lissage si l'angle existant entre leurs normales est inférieur à l'angle de seuil.
Zone Groupes de lissage
La grille de 32 boutons indique les groupes de lissage utilisés par les faces sélectionnées ; elle permet aussi d'attribuer des groupes de lissage aux faces sélectionnées manuellement.
