Assistant de coupe iray

Crée un plan de coupe pour le module de rendu iray.

Groupe de fonctions Créer > Assistants > Standard > Panneau déroulant Type d'objet > Coupe iray

Lorsqu'un assistant de coupe iray crée une intersection avec des objets dans une scène, il crée un plan sécant : les parties de la scène d'un côté du plan, généralement le côté "proche", ne sont pas visibles dans les rendus iray.

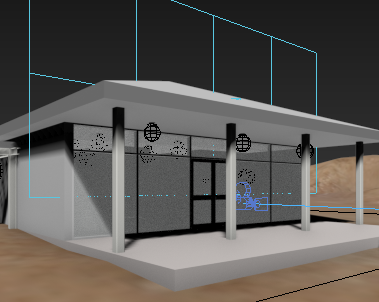

plan de coupe iray placé dans une fenêtre

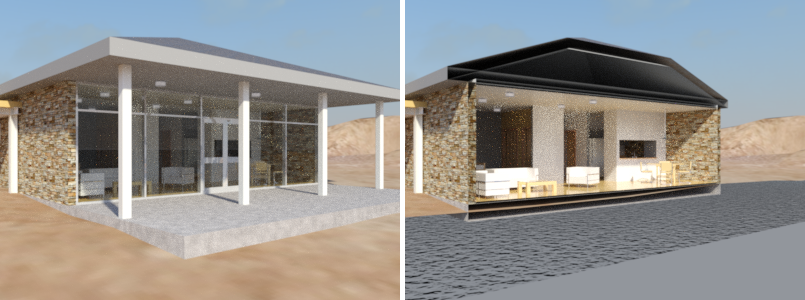

A droite : le plan de coupe iray montre l'intérieur d'un modèle de maison.

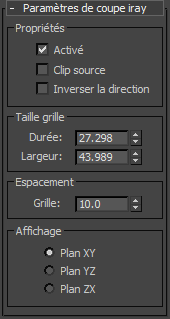

Remarque : Plans de coupe et ActiveShade : dans les rendus ActiveShade iray, le déplacement le plan de coupe est mis à jour de manière interactive, mais les modifications apportées aux paramètres de ce panneau déroulant Paramètres ne mettent pas à jour le rendu ActiveShade.

Zone Propriétés

Activé: Lorsque cette option est activée, les rendus iray utilisent le plan de coupe. Lorsque cette option est désactivée, ils ne l'utilisent pas. Cette option est activée par défaut.
Vous pouvez également désactiver l'effet de découpe en masquant l'objet de plan de coupe iray.
Clip source: Lorsque cette option est désactivée, l'éclairage se comporte comme si le plan de détourage n'existait pas : la géométrie délimitée projette toujours des ombres et empêche l'éclairage extérieur d'entrer dans le modèle. Lorsque cette option est activée, la géométrie délimitée n'a pas d'impact sur l'éclairage : l'éclairage extérieur peut entrer dans le modèle via le plan de coupe, comme si la géométrie délimitée n'existait pas. Cette option est désactivée par défaut.

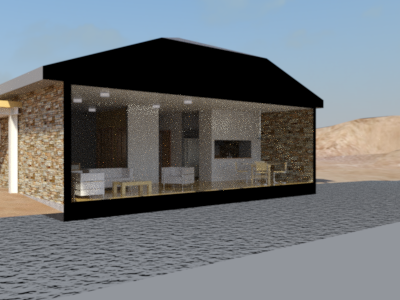

Découpe du modèle de maison avec lumière limitée
Inverser la direction: Lorsque cette option est activée, inverse la direction de l'effet de découpe. Cette option est désactivée par défaut.

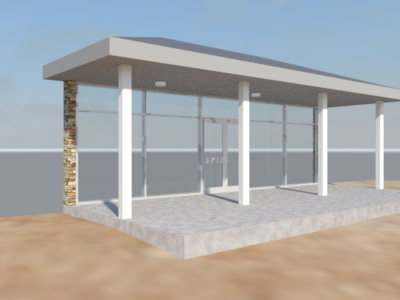

Inversion de la direction du plan de coupe

Zone Taille grille

Longueur et Largeur: Définissez la longueur et la largeur du plan comme affiché dans les fenêtres.
Ces paramètres ont une incidence uniquement sur l'affichage des fenêtres : dans les rendus, le plan est infini.

Zone Espacement

Grille: Ajuste la densité de la grille du plan de coupe.
Comme les paramètres Longueur et Largeur, celui-ci a une incidence uniquement sur l'affichage des fenêtres.

Groupe Affichage

Plan XY, Plan YZ, Plan ZX: Ces options permettent de modifier l'orientation du plan de coupe en le faisant pivoter de 90 degrés le long d'un axe. Valeur par défaut : Plan XY.
