La déformation par torsion permet de créer des objets qui forment une spirale ou une torsade sur leur longueur. Torsion spécifie la valeur de la rotation sur le chemin.
-
Sélectionnez un objet extrudé. >
Groupe de fonctions Modifier > panneau déroulant Déformations > Torsion

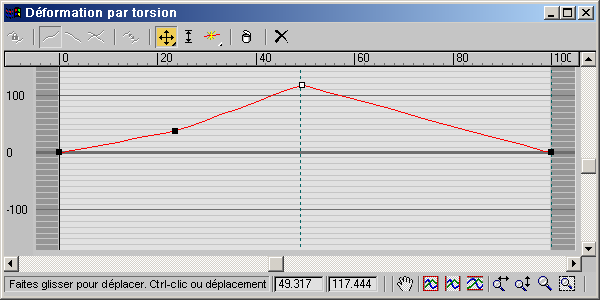

Boîte de dialogue des courbes de déformation par torsion.

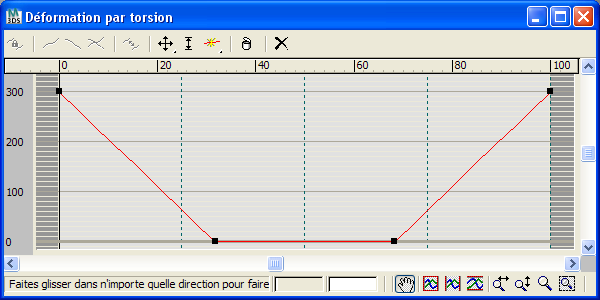

Utilisation de la torsion pour déformer la route extrudée.
Les courbes de déformation par torsion ont les propriétés suivantes :
- Une courbe de couleur rouge détermine la rotation de la forme sur le chemin.
- La valeur par défaut de la courbe définit une rotation de 0 degré.
- Les valeurs positives produisent une rotation dans le sens contraire des aiguilles d'une montre par rapport au point de départ du chemin.
- Les valeurs négatives produisent une rotation dans le sens des aiguilles d'une montre.
- Les déformations Torsion et Inclinaison produisent toutes deux une rotation le long du chemin. La torsion est appliquée à la forme après l'angle d'inclinaison. La Déformation par torsion peut être utilisée pour accroître ou réduire l'inclinaison.
Reportez-vous à la rubrique Boîte de dialogue Déformation pour des informations précises sur les commandes de la boîte de dialogue.
Procédures
Pour utiliser la déformation par torsion :
-
Sélectionnez un objet extrudé. - Cliquez sur Extrusion dans la pile des modificateurs.
- Cliquez sur Torsion dans le panneau déroulant Déformations.
- Modifiez la courbe de déformation pour définir la rotation le long du chemin.
