Modificateur Déplacer NURBS (Espace universt)

Le modificateur espace univers Dépl. NURBS (espace univers) convertit un objet NURBS en un maillage. Si une texture de déplacement est appliquée à l'objet, on voit sur le maillage l'effet de la texture. Le modificateur Déplacer NURBS offre un double intérêt :

• Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > Liste des modificateurs > Modificateurs espace univers > Dépl. NURBS (WSM)

• En tant qu'aide à la visualisation, il permet de voir exactement dans les fenêtres l'effet produit par une texture de déplacement.

  Lorsque vous l'utilisez à cet effet, en général, vous le supprimez après avoir obtenu l'effet désiré.

• Il permet aussi d'obtenir un maillage éditable créé à partir d'une texture de déplacement sur un objet NURBS.

  Pour employer le modificateur Déplacer NURBS à cet usage, il convient de l'appliquer à l'objet doté d'une texture de déplacement, puis de sélectionner la commande Capture dans la barre d'outils et, enfin, de choisir Maillage comme méthode de copie.

  L’option Capture crée un maillage déplacé de façon permanente. Comme avec les autres types d'objets, l'option Capture laisse aussi dans la scène l'objet d'origine à texture de déplacement. Après avoir appliqué l'option Capture, supprimez l'objet d'origine ou gardez-le dans la scène pour l'utiliser ultérieurement.

Interface

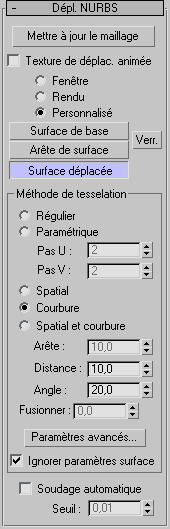

Dans le modificateur Déplacer NURBS, le panneau déroulant permet de choisir les paramètres d'approximation de surface qui serviront à créer le maillage.

Mettre à jour le maillage

Cliquez sur ce bouton pour mettre à jour le maillage si vous avez modifié la texture de déplacement et si vous souhaitez visualiser les résultats de cette modification. Le maillage n’est pas mis à jour automatiquement car cela pourrait ralentir considérablement les opérations.

Texture de déplac. animée

Si vous utilisez une texture de déplacement animée sur le maillage, activez cette bascule pour que le modificateur NURBS mette correctement à jour le maillage lorsque la texture de déplacement est animée.

Vous pouvez appliquer une map de déplacement à l'aide de l'éditeur de matériaux.

• Fenêtre Se sert de la tessellation utilisée par l'objet NURBS dans les fenêtres.
• Rendu Se sert de la tessellation utilisée par l'objet NURBS pour le rendu.
• Personnalisé Utilise les commandes de la zone de groupe Méthode de tessellation pour définir la tessellation de façon explicite.

Surface de base, Arête de surface, Surface déplacée et Verrouiller

Ces commandes sont les mêmes que les commandes d'approximation de surface des objets NURBS.

Zone Méthode de tesselation

La plupart des contrôles de ce groupe sont identiques aux contrôles Méthode de tessellation des objets NURBS.

Ignorer paramètres surface

Lorsque cette option est désactivée, le modificateur Déplacer NURBS utilise les paramètres d'approximation de surface pour les sous-objets surface. Lorsqu'elle est activée, modificateur Déplacer NURBS utilise les paramètres de la zone Méthode de tesselation et ignore les paramètres pour les sous-objets surface. Cette option est désactivée par défaut.

Soudage automatique

Tous les sommets séparés par une distance inférieure à la valeur du champ Seuil sont automatiquement soudés ensemble. Cette procédure peut simplifier la géométrie de maillage. Il est conseillé d'activer cette option si, approximation de l'objet NURBS, vous avez augmenté la valeur Fusionner afin d'éliminer les écarts entre les arêtes de la surface.
