Chaque outil de fusion ajoute une étape de prétraitement au processus d'optimisation. Il permet de résoudre des problèmes spécifiques dans un modèle.
-
Créez ou importez un objet. >
Groupe de fonctions Modifier > Liste des modificateurs > Modificateur ProOptimizer > panneau déroulant Options d'optimisation > zone Outils de fusion
- Objets "altérés"Si un modèle dispose de façon erronée de faces déconnectées, l'outil Fusionner les points peut corriger les discontinuités et améliorer l'optimisation.
- Faces coplanairesSi le modèle dispose de surfaces sous-divisées en plusieurs faces coplanaires (ou quasi coplanaires), l'outil Fusionner les faces peut simplifier ces plans et ainsi améliorer l'optimisation.
Interface
- Fusionner les points
-
Lorsqu'elle est activée, cette option fusionne les sommets avant de procéder à l'optimisation. Cette option est désactivée par défaut.
SeuilDéfinit la distance de fusion des sommets. Cette distance repose sur le pourcentage de la taille de la boîte englobante de l'objet. A une valeur de seuil de 0,0, la distance représente environ 0,0001 % de la taille de la boîte englobante. A une valeur de seuil de 100,0, la distance représente environ 5 % de cette taille. La plage de valeurs s'étend de 0,0 à 100,0. La valeur par défaut est égale à 0,0.
- Fusionner les faces
-
Lorsqu'elle est activée, cette option fusionne les faces coplanaires (ou quasi coplanaires) avant de procéder à l'optimisation. Cette option est désactivée par défaut.
Avertissement : Si la surface planaire comporte des trous, l'option Fusionner les faces peut donner des résultats incorrects. En outre, si la surface planaire présente une correspondance d'UV répétée (recouverte), les informations de recouvrement seront perdues.Seuil angulaireDéfinit l'angle entre les normales de fusion des faces. La plage de valeurs s'étend de 0.0 à 10.0. La valeur par défaut est égale à 0.0.

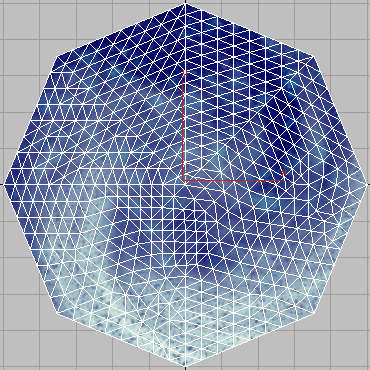

Modèle d'origine
Sommets : 557

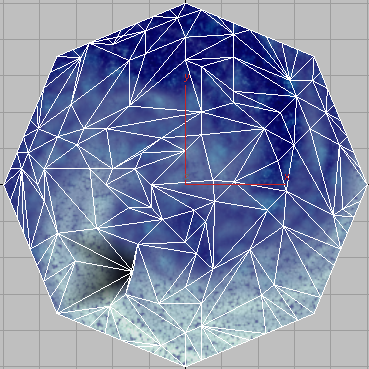

Option Fusionner les faces désactivée
Sommet % : 25,0
Sommets : 139
Faces : 214

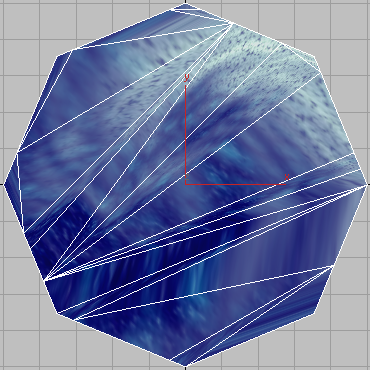

Option Fusionner les faces désactivée
Sommet % : 25,0
Sommets : 23
Faces : 21
Lorsqu'un modèle dispose de faces coplanaires, l'option Fusionner les faces peut considérablement améliorer l'optimisation.
