Système Réseau en anneau

L'objet Réseau anneau est composé d'un objet factice entouré d'un anneau de boîtes. Vous pouvez placer les boîtes disposées en cercle le long d'une sinusoïdale, modifier leur nombre et animer les paramètres du réseau en anneau. Vous pouvez également remplacer les boîtes par d'autres objets à l'aide le la Vue piste, comme indiqué dans la section Procédures ci-dessous.

• Groupe de fonctions Créer > (Systèmes) > panneau déroulant Type d'objet > bouton Rés. anneau

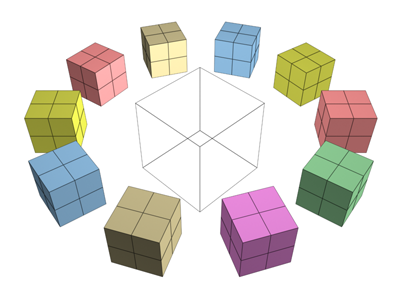

Exemple de réseau en anneau.

Procédures

Pour créer un système Réseau en anneau :

1. Dans le groupe de fonctions Créer , cliquez sur (Systèmes). Dans le panneau déroulant Type d'objet, activez Rés. anneau.
2. Faites glisser la souris dans une fenêtre de visualisation pour définir le centre et le rayon du réseau.

   Un objet factice apparaît au centre. Par défaut, quatre boîtes, placées à égale distance les unes des autres, sont disposées en cercle autour de la boîte centrale.

Pour animer le réseau en anneau :

1. Activez le bouton (Clé auto).
2. Placez-vous dans une image différente de l'image 0.
3. Réglez les paramètres du réseau en anneau.

   Le nombre de boîtes de l'anneau ne peut pas être animé.

4. Répétez les étapes 2 et 3 pour les images clés supplémentaires.
   Remarque : utilisez le groupe de fonctions de commande Animation pour animer le réseau en anneau après sa création (et non le groupe de fonctions de commande Modifier).

Pour placer d'autres types d'objets dans l'anneau :

Vous pouvez utiliser n'importe quelle version de la Vue piste : Editeur de courbes ou Feuille d'expo.

1. Dans la fenêtre Contrôleur de la Vue piste, cliquez sur le nom de la composante d'objet à insérer dans l'anneau.

   Le nom est sélectionné.


2. Toujours dans la fenêtre Contrôleur, cliquez avec le bouton droit de la souris et choisissez Copier dans le menu.
3. Sélectionnez la composante d'objet de l'une des boîtes du réseau en anneau.

4. Cliquez avec le bouton droit de la souris puis choisissez Coller.
5. Dans la boîte de dialogue Coller, choisissez Copier ou Instance. Vous pouvez remplacer toutes les boîtes par l'objet copié, en activant l'option Remplacer toutes instances. Cliquez sur OK.

   Les boîtes sélectionnées sont remplacées par l'objet copié.

   Conseil : pour visualiser les objets de remplacement, il est recommandé de rafraîchir les fenêtres.

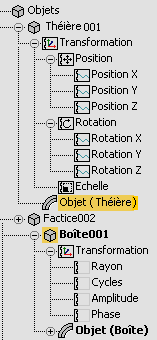

Haut : objet substitué aux boîtes dans le réseau

Bas : résultat

Interface

Ces paramètres permettent de définir le réseau en anneau. Pour ajuster et animer le réseau après sa création, sélectionnez l'un des objets qu'il contient (pas l'objet factice), puis ouvrez le groupe de fonctions Mouvement, et non le groupe de fonctions Modifier.

Rayon

Définit le rayon de l'anneau. La valeur initiale de ce paramètre est fixée lorsque vous faites glisser la souris pour créer le réseau en anneau.

Amplitude

Définit, en unités courantes, l'amplitude de la courbe sinusoïdale. Cette amplitude mesure le décalage depuis le centre initial local de l'objet factice.

Cycles

Nombre de cycles de la courbe sinusoïdale de l'anneau. Lorsque ce nombre est égal à 0,0, l'anneau est plat. Lorsqu'il est égal à 1, l'anneau est incliné. Des valeurs supérieures augmentent le nombre de pics de la courbe.

Phase

Définit la valeur de décalage de la phase de l'onde. Ce paramètre déplace la courbe le long de la circonférence de l'anneau. Vous devez choisir une valeur fractionnaire, les valeurs entières ne produisant aucun effet.

Nombre

Définit le nombre de boîtes de l'anneau.
