Outils de structure:référence d'outils de réglage ailette

Utilisez les commandes du panneau déroulant Outils de réglage ailette permettent d'ajuster certains aspects de la géométrie des structures, dont les ailettes.

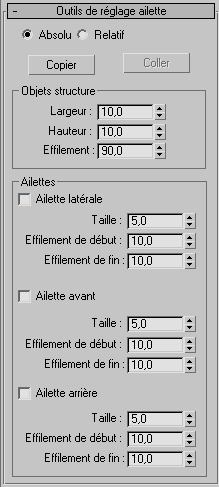

Interface

Absolu/Relatif

Choisissez la manière dont les paramètres numériques sont liés les uns aux autres :

  • Absolu Définit les paramètres d'ailette en tant que valeurs absolues. Utilisez cette option pour définir des valeurs d'ailette identiques pour toutes les structures sélectionnées.
  • Relative Définit des paramètres d'ailette relatifs aux valeurs actuelles. Utilisez cette option pour conserver la correspondance des tailles entre des structures possédant des ailettes de tailles différentes.
Copier

Copie les paramètres de structure sélectionnée ; ils peuvent ensuite être collés dans une autre structure.

Coller

Colle les paramètres de structure et d'ailette copiés dans la structure sélectionnée.

Largeur/Hauteur

Les tailles respectives de la structure.

Effilement

La définition d'effilement sur 0 produit une structure en forme de boîte. Des valeurs élevées ont pour effet de resserrer la structure à l'emplacement où elle rejoint sa structure enfant, tandis que des valeurs faibles élargissent cette extrémité de la structure.

Ailettes

Utilisez les cases à cocher pour activer ou désactiver les ailettes sur les côtés de la structure et les paramètres numériques permettant de contrôler la taille des ailettes et les paramètres de la dépouille.
