BoîteChanfrein

Utilisez BoîteChanfrein pour créer une boîte avec des arêtes biseautées ou arrondies.

• Groupe de fonctions Créer > (Géométrie) > Primitives étendues > panneau déroulant Type d'objet > bouton BoîteChanfrein
• Menu standard : menu Créer > Primitives étendues > boîte chanfrein
• Menu amélioré : menu Objets > Primitives étendues > boîte chanfrein

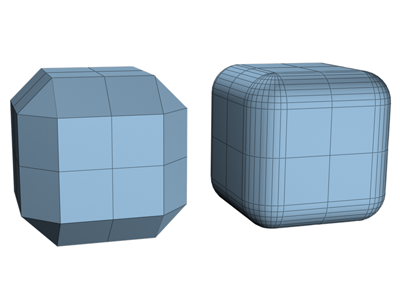

Exemples d'objets BoîteChanfrein

Procédures

Création d'une boîte chanfreinée standard :

1. Dans le menu Créer, choisissez Primitives étendues Boîte chanfrein.
2. Déplacez la souris pour définir les angles diagonaux de la base de la boîte chanfreinée. (Appuyez sur Ctrl pour que la base corresponde à un carré).
3. Relâchez le bouton de la souris, puis déplacez celle-ci pour définir la hauteur de la boîte. Cliquez pour définir la hauteur.
4. Déplacez la souris en diagonale pour définir la largeur du raccord ou du chanfrein (le déplacement vers le haut et à gauche accroît la largeur ; le déplacement vers la droite et le bas la diminue).
5. Cliquez de nouveau pour terminer la boîte chanfreinée.

Création d'une boîte chanfreinée cubique

1. Dans le panneau déroulant Type d'objet, cliquez sur Cube.
2. En partant du centre du cube, faites glisser la souris dans une fenêtre pour définir les trois dimensions simultanément.
3. Relâchez le bouton et déplacez la souris pour définir le raccord ou chanfrein.
4. Cliquez pour créer l'objet.

   Vous pouvez modifier les dimensions d'un cube dans le panneau déroulant Paramètres.

Interface

Panneau déroulant Méthode de création

Cube

Permet de créer un cube dont la longueur, la largeur et la hauteur sont égales. Vous pouvez modifier les dimensions d'un cube dans le panneau déroulant Paramètres.

Boîte

Crée une boîte chanfreinée standard en partant d'un angle pour arriver à l'angle diagonalement opposé, en utilisant des valeurs différentes pour la longueur, la largeur et la hauteur.

Panneau déroulant Paramètres

Longueur, Largeur, Hauteur

Définissent les dimensions de la boîte chanfreinée.

Raccord

Permet de "tailler" les arêtes de la boîte chanfreinée. Les valeurs supérieures donnent un raccord affiné aux arêtes de la boîte chanfreinée.

Segmts long., largeur, hauteur

Définit le nombre de divisions le long de l'axe correspondant.

Segmts raccord

Définit le nombre de segments que comportent les arêtes raccordées de la boîte. L’ajout de segments de raccords augmente la rondeur des arêtes.

Lisse

Fusionne l'affichage des faces de la boîte chanfreinée afin de lui donner un aspect lisse dans les rendus.

Générer coord. de mapping

Définit les coordonnées requises pour l'application de matériaux mappés à la boîte chanfreinée. Valeur par défaut : activé.

Taille de texture réaliste

Définit la méthode de mise à l'échelle utilisée pour les matériaux dotés de textures qui sont appliqués à l'objet. Les valeurs de mise à l'échelle sont contrôlées par les paramètres Utiliser échelle réaliste du panneau déroulant Coordonnées du matériau appliqué. Cette option est désactivée par défaut.
