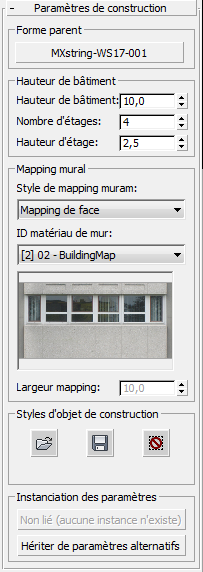

Panneau déroulant Paramètres de construction

Fournit des commandes pour les objets de construction.

• Explorateur Civil View > groupe de fonctions supérieur > branche Objets Civil View > branche Autres objets > Sélectionnez l'entrée Bâtiments. > Panneau déroulant Liste d'objets > Sélectionnez un objet de construction dans la liste. > Panneau déroulant Paramètres de construction
• Dans une fenêtre, sélectionnez un objet balayé. > Explorateur Civil View > groupe de fonctions inférieur (contextuel) > panneau déroulant des paramètres d'objet balayé

Groupe Forme parent

[Bouton Forme parent]

Affiche la forme parent fermée représentant la surface au sol du bâtiment.

Pour modifier la forme parent, cliquez sur ce bouton, puis sélectionnez une nouvelle forme parent fermée dans une fenêtre 3ds Max.

Zone Hauteur de bâtiment

Hauteur de bâtiment

Définit la hauteur du bâtiment. Une modification de cette valeur influe sur la hauteur de chaque étage.

Nombre d'étages

Définit le nombre d'étages du bâtiment. Une modification de cette valeur influe sur la hauteur du bâtiment.

Hauteur d'étage

Définit la hauteur de chaque étage du bâtiment. Une modification de cette valeur influe sur la hauteur du bâtiment.

Zone Mapping mural

Liste déroulante Style de mapping mural

Choisissez la façon d'envelopper les murs :

• Mapping boîte par étage
• Mapping boîte par bâtiment
• Mapping de face
• Mapping enveloppe

Gauche : Mapping boîte par étage

.

Droite : Mapping de face

Liste déroulante ID matériau de mur

Choisissez l'ID de matériau affecté aux murs du bâtiment.

[Miniature d'aperçu]

Affiche une miniature de la texture utilisée pour le bâtiment.

Largeur mapping

Définit la largeur de la texture affectée aux murs du bâtiment.

Zone Styles d'objets de bâtiment

Vous pouvez charger ou enregistrer des styles d'objet de bâtiment.

Ouvrir un style

Ouvre un style d'objet de construction prédéfini.

Enregistrer le style

Enregistre les paramètres courants du groupe de fonctions dans un style d'objet de construction.

Réinitialiser

Rétablit les paramètres de groupe de fonctions stockés dans le style d'objet de construction courant. Cette option annule les modifications manuelles sur les contrôles du groupe de fonctions.

[nom du fichier]

Affiche le nom du style d'objet de construction courant (fichier BOS).

Zone Instanciation des paramètres

Permet de définir les paramètres d'une collection d'objets du même type de base à partager ou instancier.

Pour plus d'informations, reportez-vous à la rubrique Instanciation des paramètres.
