La meilleure façon d'usiner une poche 2D ouverte dans Inventor HSM est d'utiliser la stratégie Ebauche adaptative 2D.
Initialement, Ebauche adaptative 2D fonctionne de la même manière que l'option Poche 2D. En outre, si vous sélectionnez des contours fermés, vous pouvez les usiner comme une poche ordinaire. Toutefois, si vous sélectionnez également un contour de brut délimitant les contours sélectionnés, l'option Ebauche adaptative 2D usine tout, du contour de brut aux contours sélectionnés, en allant de l'extérieur vers l'intérieur.
Pour usiner une poche 2D ouverte à l'aide de la stratégie adaptative 2D, suivez ces étapes :
- Dans le ruban, cliquez sur
l'onglet FAO
le groupe de fonctions Fraisage 2D
Adaptatif 2D
pour créer une opération Ebauche adaptative 2D. - Sur l'onglet Géométrie, sélectionnez le contour de brut.

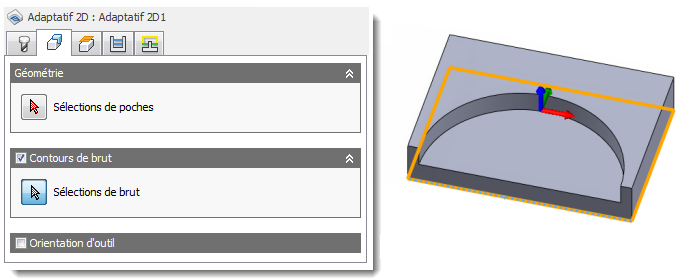

Sélection du contour de brut
- Ensuite, sélectionnez le contour avec la poche ouverte.

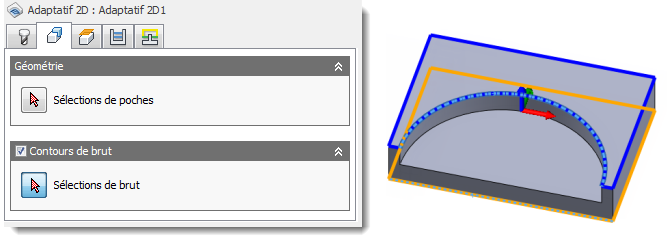

Sélection du contour avec la poche ouverte
- Ajustez les hauteurs de liaison de manière à ce qu'elles correspondent à la géométrie. Assurez-vous que le haut du brut est supérieur à la profondeur de la coupe.
- Cliquez sur OK pour générer la trajectoire d'outil.
La trajectoire d'outil doit à présent ressembler à celle présentée ci-dessous :

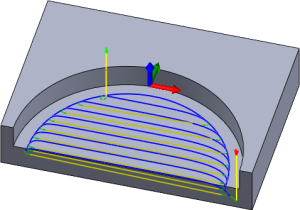

Trajectoire d'outil adaptative 2D pour une poche ouverte
