A présent, usinez le profil de la pièce pour supprimer le gros de l'excédent de matière. Pour ce faire, utilisez la stratégie Profil avec le même outil que celui utilisé dans l'opération précédente.
- Dans le ruban, cliquez sur
l'onglet CAM
le groupe de fonctions Tournage
Profil
.
Onglet Outil
- Sous l'onglet Outil, cliquez sur
. - L'outil précédent, #1 - CNMT09T308 doit toujours être sélectionné.
- Cochez la case Autoriser le rainurage.
Onglet Géométrie
Il est nécessaire d'usiner un peu au delà de l'arrière de la pièce, afin de nettoyer la zone de section et le congé. Vous devez définir une zone de limitation afin d'étendre l'opération au delà des limites de pièce.
- Cliquez sur l'onglet Géométrie.
- Activez le groupe Limitation.
- Définissez la valeur Surépaisseur de brut à l'arrière sur 5 mm
Onglet Passes
- Cliquez sur l'onglet Passes.
- Cochez la case Passes de finition.
- Activer le groupe Passes d'ébauche.
- Définissez la valeur Pas en Z d'ébauche maximum sur 2 mm.
Exécution du calcul
- Cliquez sur
dans la partie inférieure de la boîte de dialogue Opération ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de démarrer automatiquement le calcul de la trajectoire d'outil.

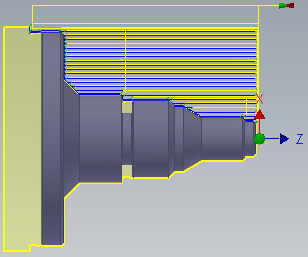

La trajectoire d'outil est à présent calculée et un aperçu s'affiche dans la fenêtre graphique.
Passez à la section Usinage d'un rainurage...
