Usinage d'un rainurage

Vous devez à présent créer la rainure centrale et dégager les coins/angles. L'opération précédente a en effet laissé de la matière dans ces zones à cause du rayon de coin de l'insert utilisé. Il est possible d'effectuer les deux tâches en une seule opération en utilisant la stratégie Rainurage pour supprimer l'excédent de matière.

1. Dans le ruban, cliquez sur l'onglet CAM le groupe de fonctions Tournage Rainurage .

Onglet Outil

1. Dans l'onglet Outil, cliquez sur pour ouvrir la bibliothèque d'outils.
2. Cliquez sur le bouton pour ajouter un nouvel outil.
3. Dans l'onglet Insert, sélectionnez Rainurage dans le menu déroulant Type. Sélectionnez ensuite Carré dans le menu déroulant Forme pour spécifier la pointe de l'outil et entrez les valeurs suivantes :
   • Rayon de coin : 0,25 mm
   • Largeur de rainure : 2,5 mm
   • Largeur : 2,2 mm

   Conservez les autres valeurs par défaut.

4. Dans l'onglet Porte-outil, sélectionnez Rainurage externe dans le menu déroulant Style.
5. Définissez le paramètre Longueur de tête sur 50 mm.
6. Sous l'onglet Configuration, sélectionnez Insérer au centre dans le menu déroulant Compensation.
7. Cliquez sur le bouton afin de choisir l'outil à utiliser pour cette opération, puis fermez la boîte de dialogue de l'outil. Ce même outil sera utilisé ultérieurement pour une opération de joint.
8. Cliquez sur pour fermer la boîte de dialogue Bibliothèque d'outils.

Onglet Géométrie

A présent, éliminez la matière que l'opération précédente n'a pas éliminée.

1. Cliquez sur l'onglet Géométrie.
2. Activer le groupe Usinage matière restante.

Onglet Passes

Les paramètres du groupe Passes déterminent le mode de calcul de la trajectoire d'outil pour le rainurage.

1. Cliquez sur l'onglet Passes.
2. Cochez la case Passes de finition.
3. Activer le groupe Passes d'ébauche.

Exécution du calcul

1. Cliquez sur dans la partie inférieure de la boîte de dialogue Opération ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de démarrer automatiquement le calcul de la trajectoire d'outil.

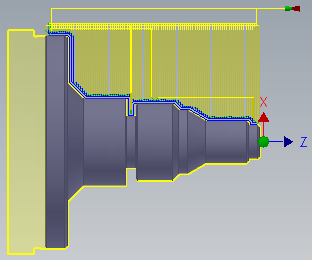

La trajectoire d'outil est à présent calculée et un aperçu s'affiche dans la fenêtre graphique.

Passez à la section Coupe d'un filetage extérieur...
