La stratégie Face permet d'usiner l'avant du brut.
- Dans le ruban, cliquez sur
l'onglet CAM
le groupe de fonctions Tournage
Face
.
Cette procédure crée une opération de surfaçage, puis ouvre la boîte de dialogue Opération dans laquelle vous pouvez modifier les paramètres qui contrôlent la trajectoire d'outil et sélectionner la géométrie réelle à usiner.
Chaque onglet de la boîte de dialogue Opération est divisé en plusieurs groupes. Dans ce didacticiel, les paramètres nécessaires sont modifiés dans chaque groupe approprié au fur et à mesure de votre progression.
Onglet Outil
- Sous l'onglet Outil, cliquez sur
. - Cette action ouvre la bibliothèque d'outils dans laquelle vous pouvez faire votre choix parmi les outils existants dans une bibliothèque ou définir un nouvel outil.
- Dans la bibliothèque d'outils Bibliothèque d'exemples > Exemples d'outils de tournage, sélectionnez #1 - CNMT09T308.
- Cliquez sur
pour fermer la boîte de dialogue Bibliothèque d'outils.
Onglet Géométrie
- Cliquez sur l'onglet Géométrie.
Par défaut, l'opération d'usinage de face usine tout l'avant du brut. Comme c'est exactement le but de cette opération, il n'est pas nécessaire de définir de limitation ou de modèle.
Onglet Rayons
- Cliquez sur l'onglet Rayons.
- Un aperçu des limites de rayon est affiché.
- Laissez les valeurs par défaut.

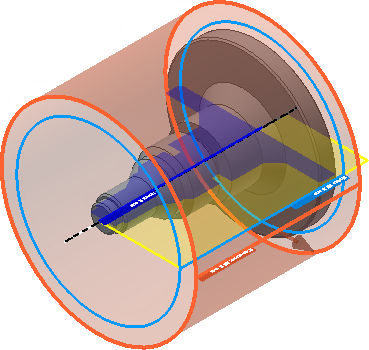

Aperçu des limites de rayon pour l'opération d'usinage de faces
Onglet Passes
Les paramètres du groupe Passes déterminent la trajectoire d'outil pour l'usinage de face.
- Cliquez sur l'onglet Passes.
- Cochez la case Passes multiples.
- Définissez la valeur Nombre de pas en Y sur 2.
Exécution du calcul
- Cliquez sur
dans la partie inférieure de la boîte de dialogue Opération ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de démarrer automatiquement le calcul de la trajectoire d'outil.

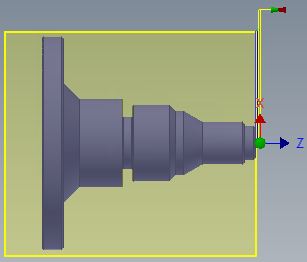

La trajectoire d'outil est à présent calculée et un aperçu s'affiche dans la fenêtre graphique.
Passez à la section Usinage d'un profil de tournage...
