Pour usiner le lamage

Utilisez la stratégie Poche 2D avec un outil à bout plat de 4 mm pour usiner le lamage sur le seul perçage de 4,5 mm.

1. Dans le ruban, cliquez sur l'onglet FAO le groupe de fonctions Fraisage 2D Poche 2D .

Onglet Outil

Pour cette poche, un outil plat de diamètre inférieur à 4,5 mm est requis pour plonger dans le trou pré-percé.

1. Dans l'onglet Outil, cliquez sur le bouton pour ouvrir la boîte de dialogue Bibliothèque d'outils.
2. Dans la bibliothèque d'outils Bibliothèque d'exemples > Didacticiel, sélectionnez l'outil #5 - Ø4 mm flat.
3. Cliquez sur pour fermer la boîte de dialogue Bibliothèque d'outils.

Onglet Géométrie

1. Cliquez sur l'onglet Géométrie. Assurez-vous que le bouton Sélections poches est actif.

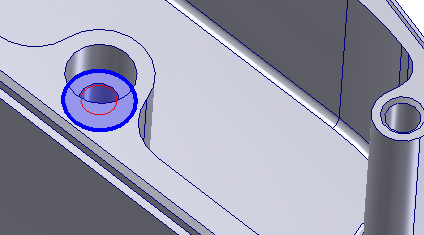

2. Sélectionnez l'arête au bas du lamage.

Onglet Passes

Dans l'onglet Passes, modifiez les valeurs de paramètre suivantes et laissez toutes les autres sur leur réglage par défaut.

1. Définissez Passe maximum sur 0,5 mm.
2. Désactivez la case à cocher Surépaisseur.

Onglet Liaison entre passes

Pour vous assurer que l'outil plonge au centre du perçage, désactivez l'entrée.

1. Cliquez sur l'onglet Liaison entre passes.
2. Développez le groupe Transition entrées/sorties et désactivez la case Entrée.

Maintenant, ajustez légèrement la sortie de manière à obtenir une sortie plus lisse.

3. Définissez Distance de sortie linéaire sur 0,0 mm.
4. Définissez Rayon de sortie horizontal sur 1,0 mm.

Enfin, faites plonger l'outil dans le trou pré-percé.

5. Développez le groupe Rampe, puis sélectionnez Tréfilage dans le menu déroulant Type de rampe.

Exécution du calcul

1. Cliquez sur dans la partie inférieure de la boîte de dialogue Opération ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de démarrer automatiquement le calcul de la trajectoire d'outil.

La trajectoire d'outil doit s'afficher comme indiqué ci-dessous.

Passez à la section Pour usiner les alésages à la fraise...
