Configurer et exécuter l'analyse

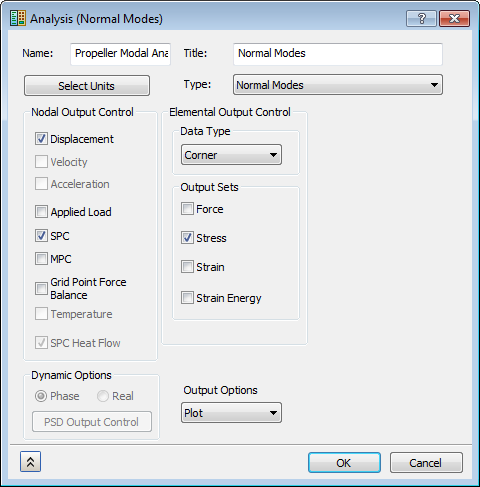

1. Dans l'arborescence, cliquez avec le bouton droit sur Analyse 1, puis sélectionnez Modifier.
2. Saisissez Propeller Modal Analysis dans Nom et Normal Modes dans Titre. Sélectionnez Modes normaux dans le menu déroulant Type.



3. Cliquez sur OK et revenez à l'arborescence.

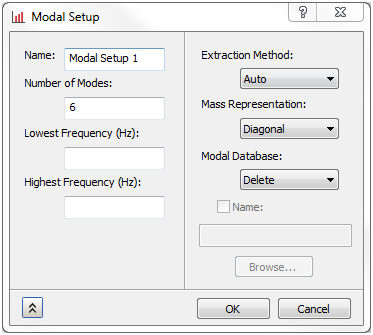

4. Dans l'arborescence, cliquez avec le bouton droit sur Configuration modale 1 et sélectionnez Modifier.



5. Saisissez 6 comme Nombre de modes à extraire.



6. Cela indique à Nastran de calculer les 6 premières fréquences naturelles.
7. Cliquez sur OK pour terminer la configuration de l'analyse et revenir à l'arborescence. Le modèle est maintenant prêt à être analysé.
8. Cliquez avec le bouton droit sur Analyse modale de l'hélice, puis sélectionnez Résoudre dans Nastran.
