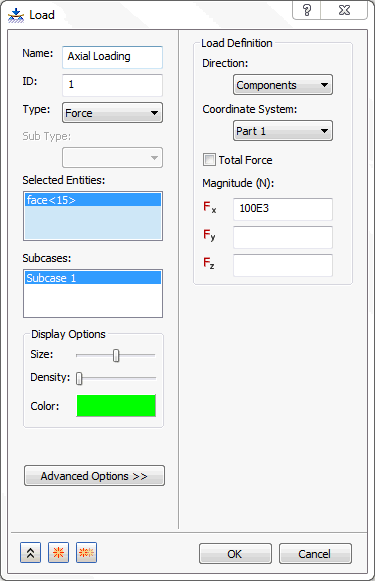

- Cliquez avec le bouton droit sur Charges sous Sous-cas 1, puis sélectionnez Nouveau. Dans ce sous-cas, la charge est une force de 100 kN appliquée au premier perçage du support dans la direction X positive.
- Saisissez Axial Loading dans le champ Nom.
- Sélectionnez la surface intérieure du perçage le plus éloigné de la face arrière et saisissez 100E3 pour FX.
- Assurez-vous que Sous-cas 1 est sélectionné dans la liste Sous-cas.
- Cliquez ensuite sur OK.

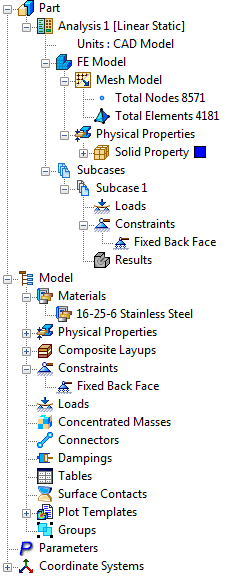

Vous pouvez également faire glisser et déposer les différentes entités dans l'arborescence. Par exemple, la charge
Axial Loading
et la contrainte
Fixed Back Face
peuvent être déposées sur le nom Sous-cas 1.

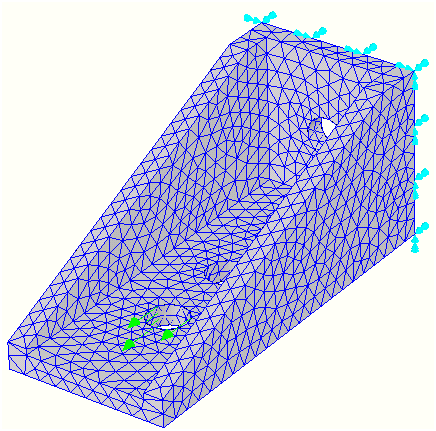

- Le modèle doit se présenter comme illustré ci-dessous.

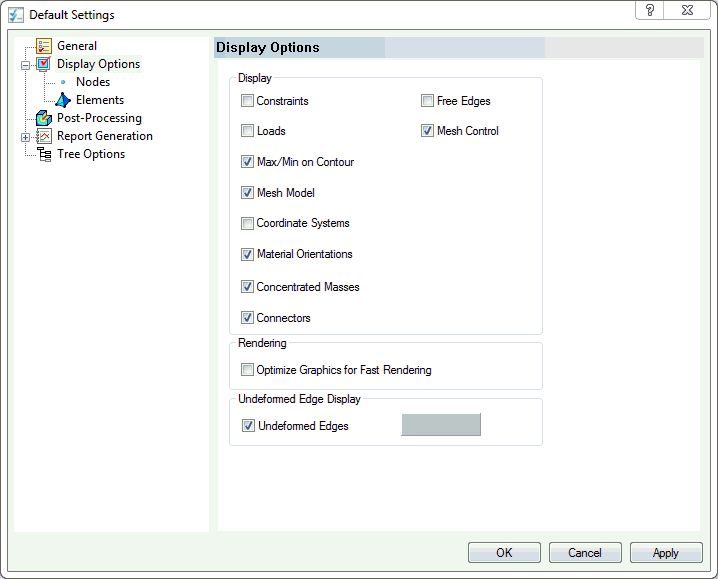

Vous pouvez masquer les charges et les contraintes. Cliquez sur Outils, Autodesk Nastran 2016 et Paramètres par défaut. Cliquez ensuite sur Options d'affichage et désactivez les cases à cocher Charges et Contraintes. Elles peuvent également être masquées ; pour ce faire, cliquez avec le bouton droit sur Chargements ou sur Contraintes dans la section Cas de charge de l'arborescence, puis cochez l'option Tout masquer.
