Ce didacticiel utilise un modèle de fixation pour illustrer une analyse statique linéaire simple. Il présente les informations suivantes :
- L'interface utilisateur Autodesk Nastran In-CAD.
- Découverte des étapes de base pour créer et analyser un modèle de composant simple
- Utilisation de plusieurs cas de charge pour une analyse statique
- Affichage des résultats de l'analyse, post-traitement.

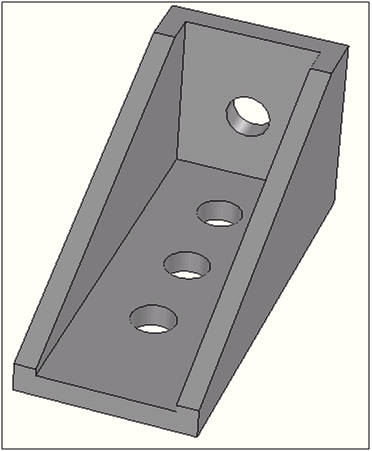

- Le support est en acier allié. La face arrière est fixe et la charge est appliquée au niveau du premier perçage.
- Les unités utilisées pour cette analyse sont les unités SI : mètres, kilogrammes et secondes (MKS). Les effets de gravité ne sont pas pris en compte dans ce modèle.
Le système d'unités dans Autodesk Nastran In-CAD est très utile. Les unités Par défaut d'une analyse sont définies sur les unités globales dans l'outil de CAO. Toutefois, si vous changez les unités d'une analyse, celles-ci remplacent les unités globales.
