- Dans l'arborescence, cliquez avec le bouton droit sur Contraintes sous Sous-cas 1, puis sélectionnez Nouveau.
- Renommez la contrainte Shaft Hole Fixed.

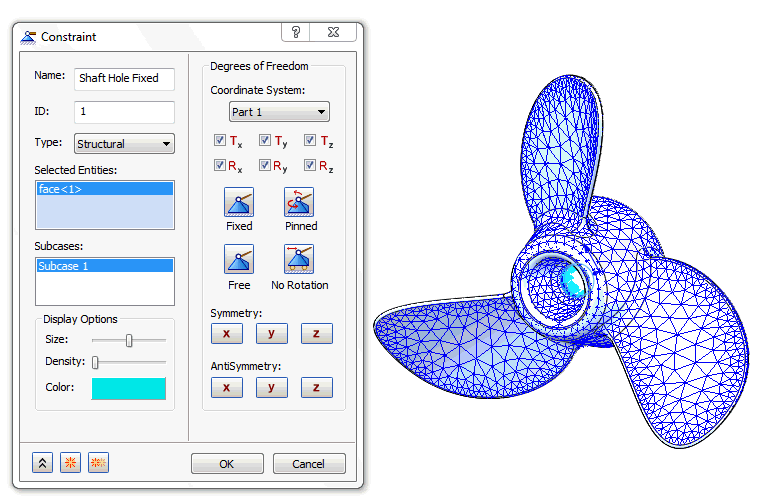

- Orientez le modèle dans Autodesk Nastran In-CAD de sorte que vous pouvez facilement visualiser et sélectionner la surface inférieure du perçage central.
- Assurez-vous que Sous-cas 1 est sélectionné dans la liste Sous-cas.
- Acceptez les paramètres par défaut et cliquez sur OK pour définir la contrainte.
Par défaut, la contrainte est définie sur la condition Fixe (les 6 degrés de liberté des noeuds sur la surface sélectionnée sont contraints).

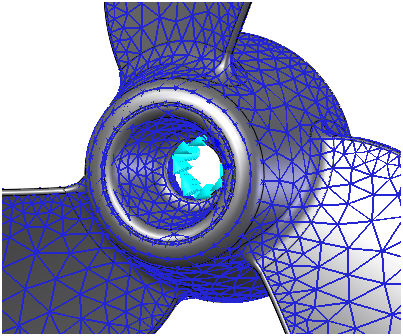

- Si vous effectuez un zoom avant sur le perçage de l'arbre dans la fenêtre du modèle, vous pouvez maintenant voir les symboles de la contrainte fixe.
