Animer les résultats

1. Dans l'arborescence, cliquez avec le bouton droit sur Résultats, puis sélectionnez Modifier.

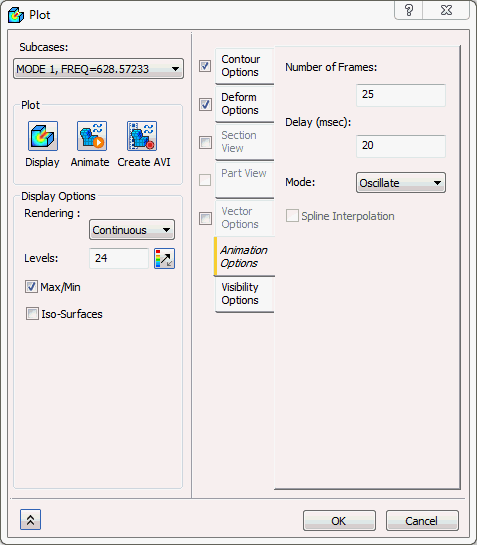

2. Dans le menu déroulant Sous-cas, sélectionnez MODE 1, FREQ=628,57233. Assurez-vous que les cases Contour et Déformation sont cochées.
3. Cliquez sur l'onglet Options d'animation.

   Nombre d'images = 25

   Délai (msec) = 20

   Mode = Osciller



4. Cliquez sur OK.

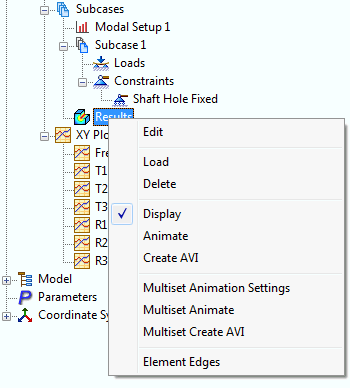

5. Cliquez avec le bouton droit sur Résultats et sélectionnez Animer. Vous devriez voir le contour et la déformation s'animer.
6. Cliquez avec le bouton droit sur Résultats et sélectionnez Animer une fois de plus pour arrêter l'animation.
7. Cliquez avec le bouton droit sur Résultats et sélectionnez Modifier.
8. Décochez la case Contour. Notez que le tracé de contour du déplacement n'est plus interpolé avec le tracé de déformation.

Ceci conclut l'analyse des modes normaux d'une hélice.

Résumé des principaux sujets abordés :

• Comment configurer et exécuter une analyse de modes normaux simple
• Comment interpréter les résultats de la fréquence ou de l'extraction des valeurs propres
• Comment configurer et exécuter une animation simple
