Autodesk Nastran In-CAD peut accéder à une bibliothèque de matériaux.
- Cliquez avec le bouton droit sur Matériaux, puis sélectionnez Nouveau.
- Dans la boîte de dialogue, cliquez sur Sélectionner le matériau.

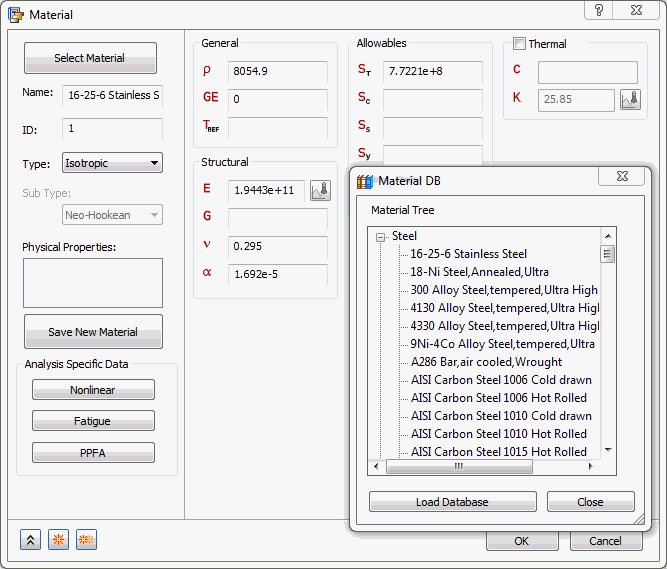

- Cliquez sur 16-25-6 Acier inoxydable, comme illustré dans l'image ci-dessous.

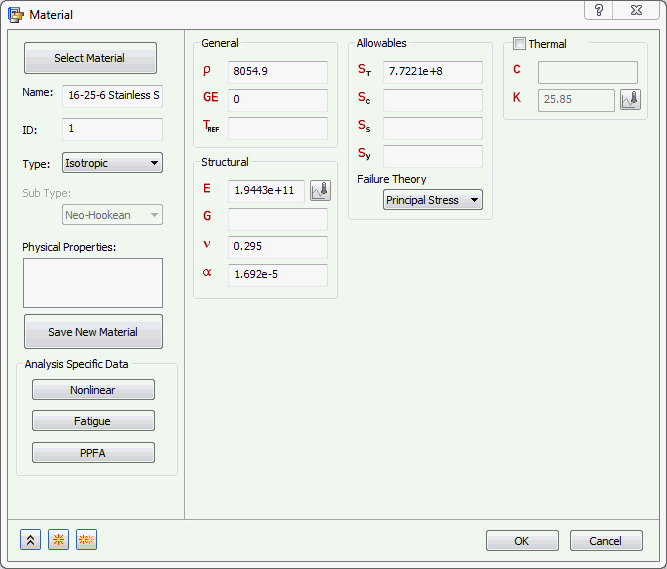

Si un message d'avertissement similaire au message ci-dessous s'affiche, vous pouvez l'ignorer.
Cela est dû au fait que dans la section Autorisés, si vous saisissez ST ou SY, le logiciel fait basculer automatiquement la théorie de défaillance sur Contrainte principale ou Contrainte de Von Mises, respectivement.
- Les propriétés correspondantes sont chargées dans les champs appropriés de la boîte de dialogue Matériau.
- Cliquez sur le bouton Fermer.

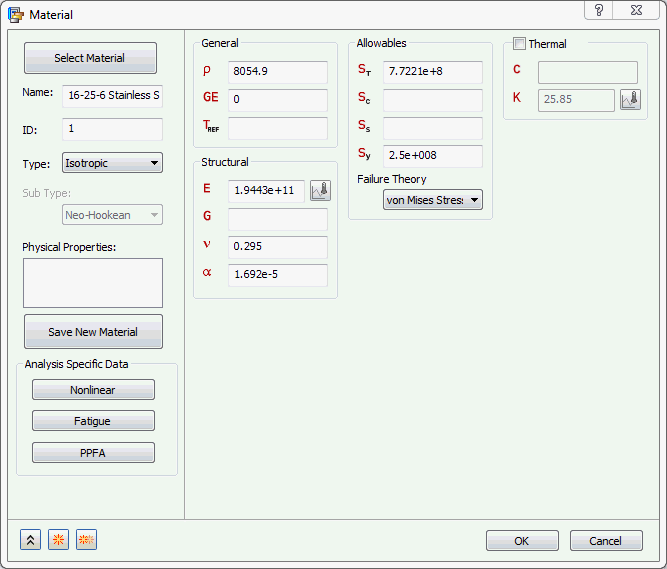

- Entrez 2,5e+008 dans le champ SY et définissez le paramètre Contrainte de Von Mises sur Théorie du critère de rupture.
- Cliquez sur OK.
- 16-25-6 Acier inoxydable est ajouté à la liste Matériaux.
Remarque : fonctionnalités de la bibliothèque de matériaux :
- Vous pouvez également créer un matériau personnalisé avec les propriétés de matériau disponibles et l'enregistrer dans une bibliothèque de matériaux personnalisée dans le fichier materialname.xml en cliquant sur Enregistrer le nouveau matériau.
- Vous pouvez charger cette bibliothèque ultérieurement si nécessaire, en choisissant le type de fichier XML et en accédant à l'emplacement de la bibliothèque.
- Une fois chargée, elle contient tous les matériaux que vous avez enregistrés dans la bibliothèque.
