- En fonction du système, la résolution du modèle peut prendre quelques minutes. Les résultats sont ensuite chargés automatiquement dans Autodesk Nastran In-CAD.

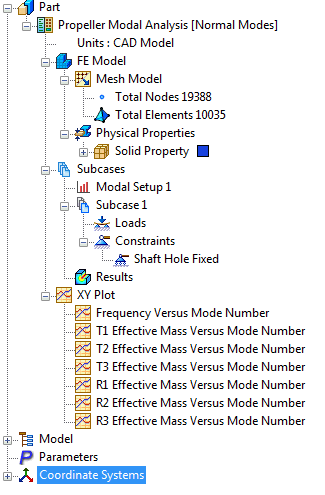

- Contrairement à une analyse statique linéaire, un seul élément Résultats apparaît dans l'arborescence. Il s'agit de la façon dont les résultats multiples sont traités.
- Nastran calcule les déplacements pour représenter graphiquement les formes modales pour chaque valeur propre extraite.

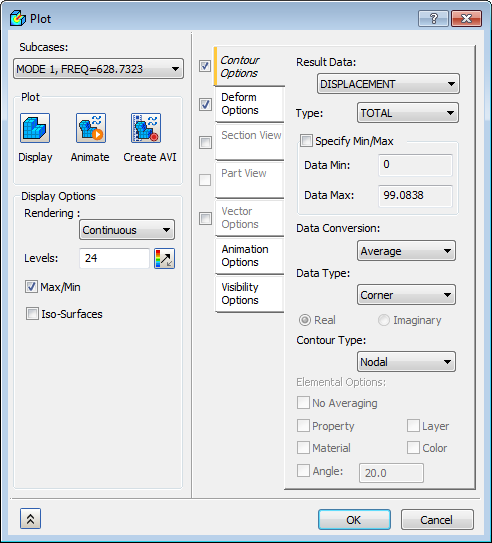

- Cliquez avec le bouton droit sur Résultats dans l'arborescence et sélectionnez Modifier.
- Dans le menu déroulant Sous-cas, sélectionnez MODE 1, FREQ=628,57233. Cliquez sur le bouton Afficher.

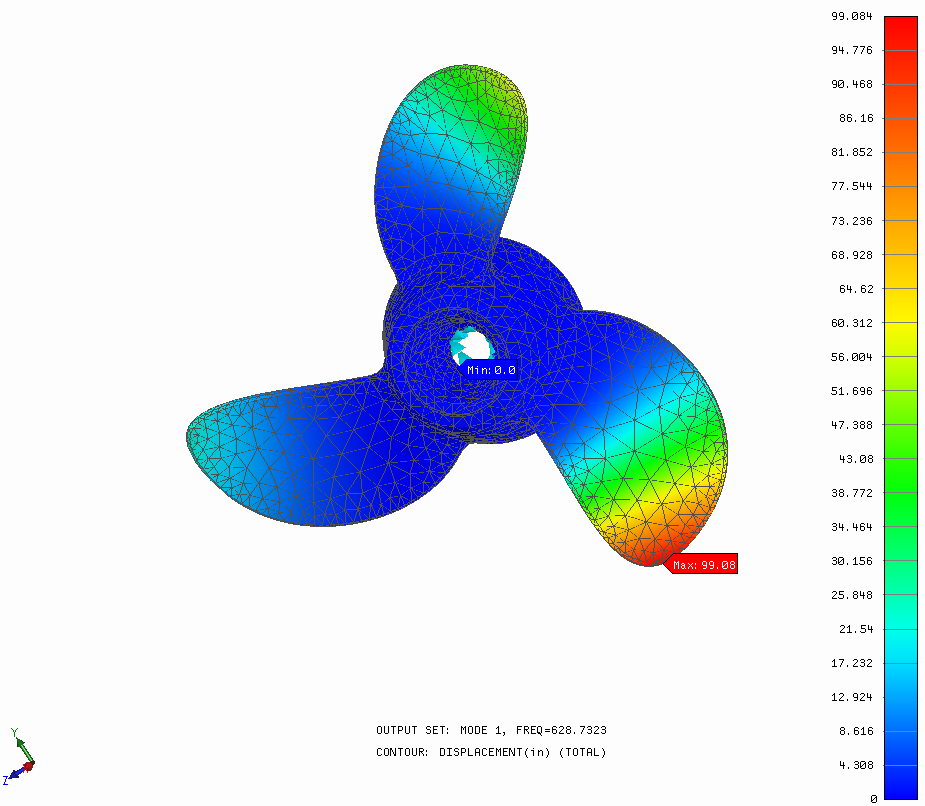

- La première et plus basse fréquence est d'environ 629 Hz. Dans ce cas, il s'agit d'un mode de flexion. Assurez-vous que la case Déformé est cochée, puis cliquez sur Afficher et sur OK.

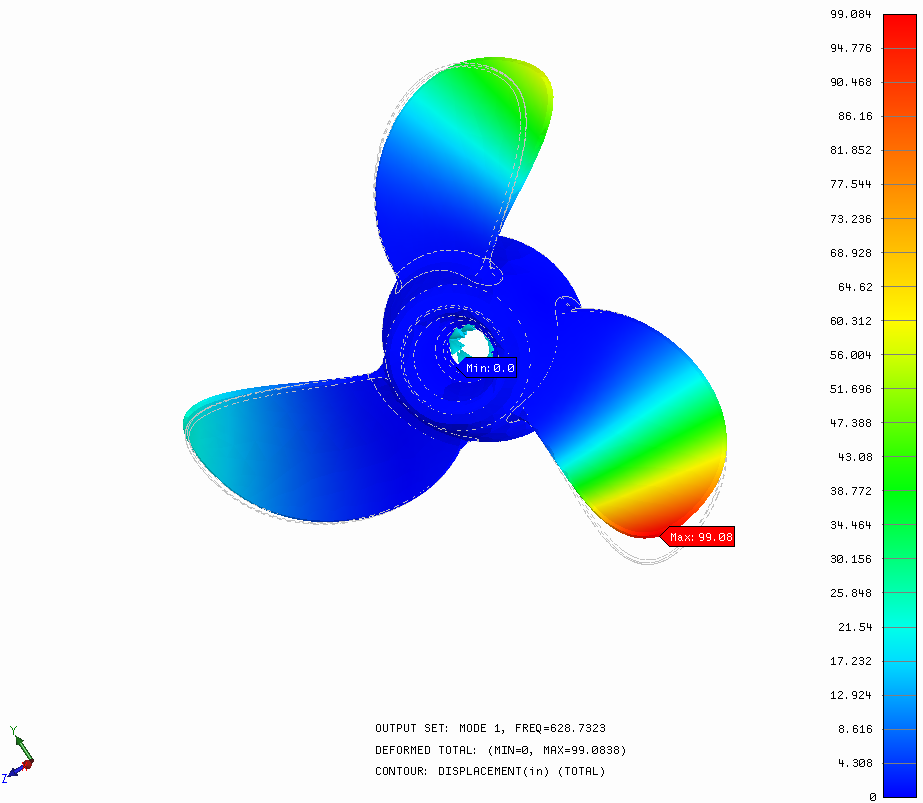

- Les arêtes non déformées sont superposées sur le contour pour afficher la forme déplacée relative. Ici, les arêtes des éléments ne sont pas affichées à des fins de visualisation.
- Dans le premier mode, les lames de l'hélice se fléchissent en dehors du plan des lames non déformées, affichant une forme de mode de flexion.

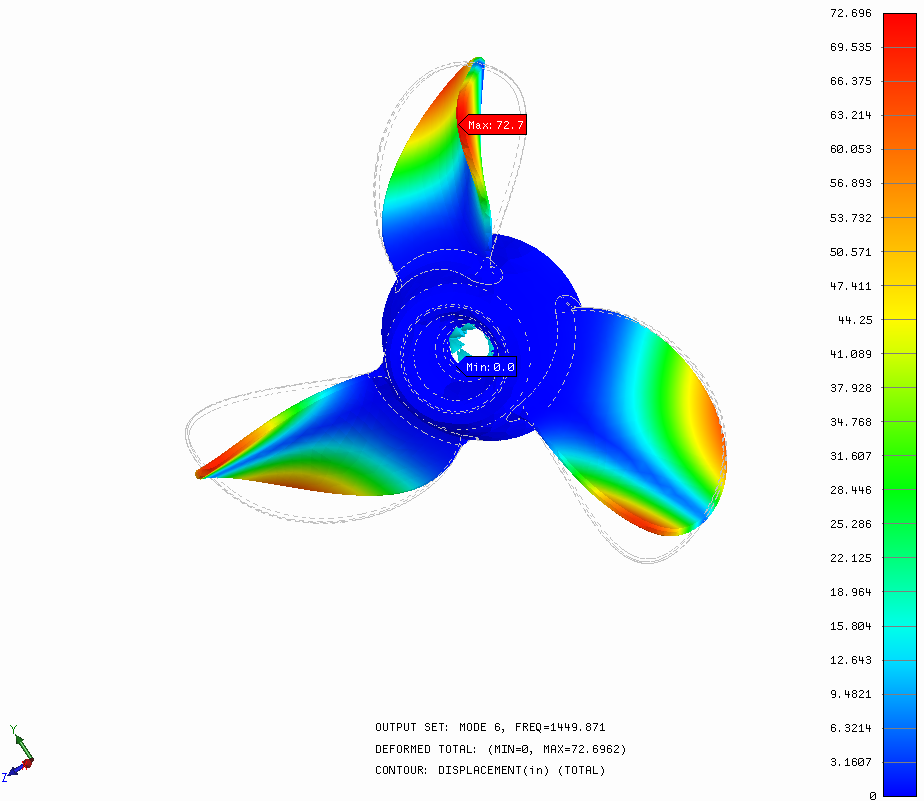

- Le mode 6 affiche un mode de torsion. A nouveau, l'affichage des arêtes des éléments est désactivé et les arêtes non déformées montrent les déplacements relatifs.
Si les étiquettes Max et Min gênent, elles peuvent être désactivées dans la section Options d'affichage de la boîte de dialogue Propriété du tracé, comme les arêtes d'éléments.
