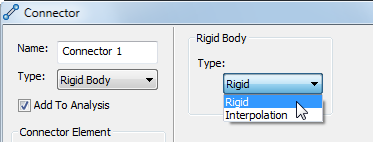

Lorsque vous sélectionnez l'option Corps rigide sous Type dans la partie gauche du formulaire Connecteur, vous avez le choix entre deux sous-types de corps rigides. Choisissez cette option dans le menu déroulant Type de la section Corps rigide dans la partie droite de la boîte de dialogue.
L'apparence de la boîte de dialogue Connecteurs varie légèrement selon le type de corps rigide. Plus précisément, dans la section Elément de connecteur, les noms des zones de sélection changent (Entités dépendantes et Sommet/point indépendant pour le type Rigide ; Entités pour la moyenne et Sommet/point de référence pour le type Interpolation).

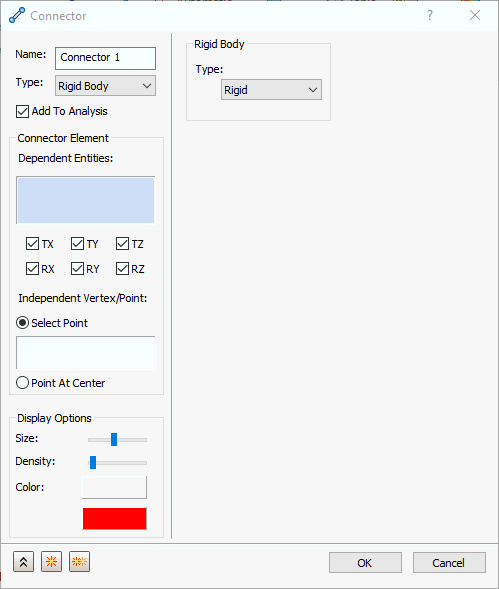

Boîte de dialogue Connecteur, Corps rigide, Type = Rigide :
Boîte de dialogue Connecteur, Corps rigide, Type = Interpolation :
-
Type :
- Rigide : définit les types d'éléments RBE2 (totalement rigide).
- Interpolation : définit les types d'élément RBE3 (interpolation). Généralement utilisée pour répartir les charges.
Il est nécessaire de faire attention lors de la définition d'éléments rigides (RBE2) et d'éléments rigides d'interpolation (RBE3). Une création irréfléchie peut entraîner des erreurs fatales.
Lors de l'utilisation d'éléments RBE2, les entités dépendantes se déplacent exactement comme le font les entités indépendantes. Lors de l'utilisation d'éléments RBE3, le déplacement des noeuds de référence correspond à la moyenne pondérée du déplacement d'Entités pour la moyenne.
- Ajouter à l'analyse : cette case à cocher permet de placer automatiquement ce connecteur de corps rigide sous Connecteurs dans la branche Analyse de l'arborescence.
- Elément de connecteur : cette section permet de définir plusieurs éléments rigides pour le nom de connecteur actuel.
- Case à cocher de degrés de liberté (TX, TY, TZ, RX, RY ou RZ) : il s'agit des degrés de liberté actifs pour les éléments rigides (c'est-à-dire les directions de translation et de rotation dont ils déterminent la rigidité). Par défaut, les six degrés de liberté sont activés. Désactivez les degrés de liberté (translation ou rotation) pour lesquels vous souhaitez autoriser un certain mouvement entre les points indépendants/de référence et les entités dépendantes/pour la moyenne.
- Lorsque Type = Rigide, définissez...
- Entités dépendantes et
- Sommet/point indépendant.
- Lorsque Type = Interpolation, définissez…
- Entités pour la moyenne et
- Sommet/point de référence.
- Options d'affichage : permet de modifier la taille, la densité et la couleur des symboles de connecteur de corps rigide affichés sur le modèle.

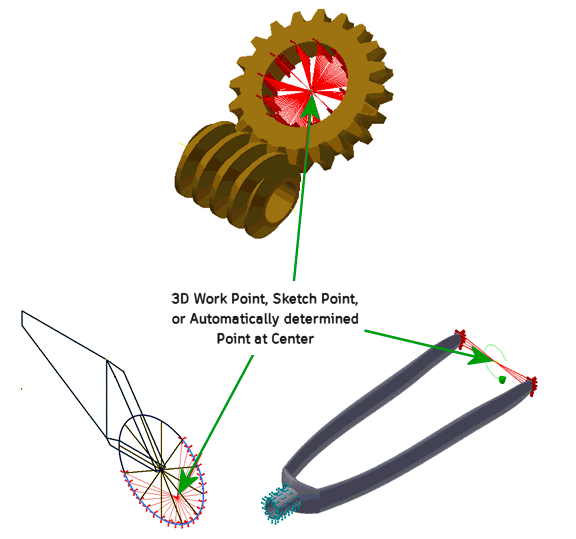

Exemples de connecteur de corps rigide :
