Les connecteurs peuvent être définis en cliquant avec le bouton droit sur Connecteurs dans la branche Modèle de l'arborescence et en sélectionnant Nouveau pour ouvrir la fenêtre ci-dessous.
- Nom : nom du connecteur à créer.
-
Type :
- Tige : sélectionne l'élément tige en tant que connecteur.
- Câble : sélectionne l'élément câble en tant que connecteur.
- Ressort : sélectionne l'élément ressort CBUSH en tant que connecteur.
- Corps rigide : sélectionne RBE2 ou RBE3 en tant que connecteur.
- Boulon : sélectionne le connecteur à vis ou à boulon automatique.
Les autres sections de ce formulaire varient légèrement en fonction du type sélectionné. Cliquez sur les liens au bas de la page pour afficher plus d'informations sur les autres sections disponibles dans ce formulaire.
Les connecteurs peuvent être glissés et déposés de la branche Modèle vers la branche Analyse de l'arborescence.
Une fois les connecteurs ajoutés à la branche Analyse, un noeud unique est créé, contenant tous les connecteurs. Cela vous permet de créer un connecteur sans passer par la branche Modèle. Les connecteurs peuvent également être sélectionnés ici pour être inclus dans le modèle d'analyse.

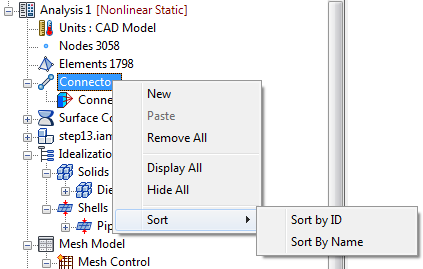

Si vous cliquez avec le bouton droit sur Connecteurs dans la branche Analyse de l'arborescence, les options suivantes sont disponibles :
- Nouveau
- Coller
- Supprimer tout
- Afficher tout
- Tout masquer
- Trier :
- Trier par ID
- Trier par nom
