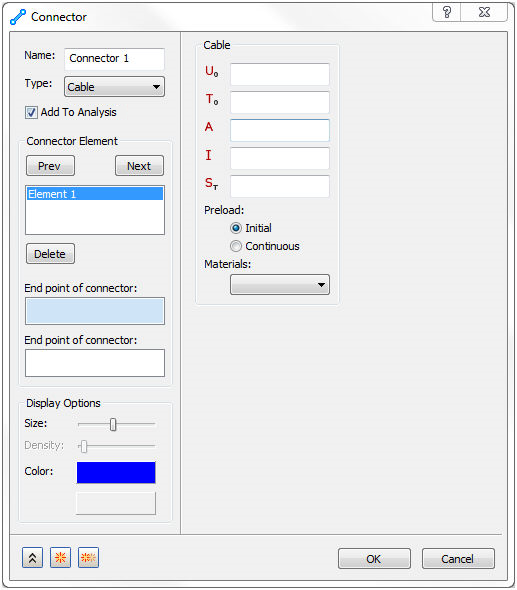

Lorsque vous sélectionnez l'option Câbles, sous Type dans le formulaire Connecteur, les sections suivantes sont disponibles :
- Ajouter à l'analyse : cette case à cocher permet de placer automatiquement ce connecteur de câble rigide sous Connecteurs dans la branche Analyse de l'arborescence.
- Elément de connecteur : permet de définir plusieurs éléments câbles dans le nom de connecteur actuel.
- Sélectionnez deux points de terminaison du connecteur.
- Options d'affichage : permet de modifier les options d'affichage du connecteur de câble.
: définit le relâchement de câble initial
: définit la tension initiale du câble.
: définit la zone de section du câble.
: définit le moment d'inertie du câble.
: définit la contrainte de tension admissible du câble.
-
Précharger :
- Initial : cette option indique au solveur que est le préchargement initial du câble.
- Continu : cette option indique au solveur que est la charge de tension actuelle et qu'elle reste constante.
- Initial : cette option indique au solveur que
- Matériaux : vous devez sélectionner un matériau dans la liste déroulante.
